Подробная информация о продукте:
|
| Материал: | QT | Номер модели: | СДЭ21" |
|---|---|---|---|
| Тип: | Червь и Wormwheel | Время жизни: | 30 лет |
| OEM: | Доступный | Применение: | Солнечная система слежения |
| Коэффициент: | 125:1 | Закрытый корпус: | Да |
| Выделить: | slewing ring drive,worm drive motor |
||

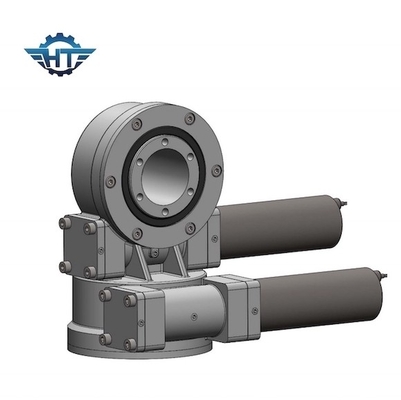

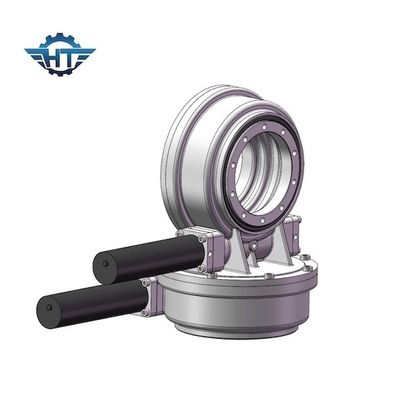

Ось винтовой зубчатой передачи закрытая расквартировывая двойная сразила модель SDE21 привода с мотором AC 380 для солнечного отслежывателя
Закрытое расквартировывая двойное описание привода ряда оси
Приводы ряда используют запатентованную технологию червя часов для того чтобы дать максимальную поддержку контроля и движения. Наши шестерни червя включают 5 до 11 зуба на линии тангажа шестерни кольца от винта часов, который более высокий захват зуба чем стандартные черви, дающ коробке передач большие стабильность и прочность. Выучите больше о технологии часов.
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси SDE
Приводы slewing двойн-оси SDE уверяются на жизнь поля 30 год точный располагать 3D. Приводы SDE создают эффективное и надежное решение в одиночном приводе. Мы квалифицируем весь из наших компонентов и сырье используя стандарты устанавливает ISO 9001, аттестации CE для того чтобы увеличить жизнь поля.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применения
Азимут & конструировать высоты совмещенный и заключенный могут улучшить отслеживая точность и эффективность производства электроэнергии.
