Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | VE9 |
|---|---|---|---|
| КОЭФФИЦИЕНТ ШЕСТЕРНИ: | 61:1 | Вращающий момент требуемой производительности: | 7320 Nm |
| Удержание вращающего момента: | 55000 Нм | Опрокидывать вращающий момент: | 16300 Nm |
| Эффективность: | 40% | применение: | Система отслеживания PV |
| Выделить: | hydraulic slew motor,slewing gear |
||

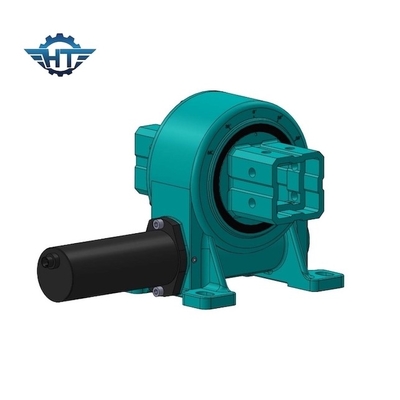

квадрат 110mm вывел наружу солнечный привод ряда VE9, легкий устанавливать и обслуживание для системы слежения PV
Квадрат вывел наружу солнечное описание привода ряда VE9
Приводы slewing шестерни червя самые рентабельные и самые оптимальные решения для одиночных отслежывателей PV оси. Они конструированы, испытаны, и гарантированы для точности и представления на время жизни поля 30 год.
Сравненный с фиксированными отслежывателями PV которые смогли произвести высокие уровни энергии только когда солнце на оптимальном угле к панели, отслежыватели PV смогли направить к сразу к солнцу от восхода солнца к заходу солнца.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Преимущества
1. Вращение ±60°, трудный стоп/трудный предел внутри привода в случае отказа программного обеспечения контролируя
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
