Подробная информация о продукте:
|
| Материал: | QT | Модель: | одиночная ось 5 дюймов |
|---|---|---|---|
| Коэффициент шестерни: | 37:1 | Вращающий момент требуемой производительности: | 962 Nm |
| Удержание вращающего момента: | kNm 30 | Опрокидывать вращающий момент: | 6 кНм |
| Эффективность: | 40% | Temp работы.: | -30℃~+80℃ |
| Выделить: | slewing ring drive,worm drive motor |
||

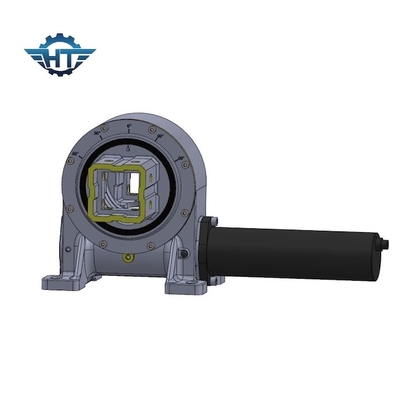

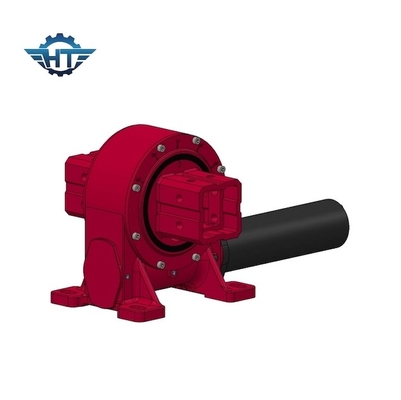

Закрытый привод Slewing шестерни червя VE5 для одиночной системы слежения GPS Солнца оси
Привод Descripiton Slewing шестерни червя
Привод slewing Hangtuo составлен снабжения жилищем, носить slewing, герметизировать, охватывая червя с некоторыми завершенными запасными частями. Мы можем также произвести электронный мотор и гидравлический мотор используемые для slewing приводы, которые могут движения для направления по часовой стрелке и встречного вращения направления по часовой стрелке.
Модель: VE5
Место происхождения: Changzhou, Китай
Бренд: HT
Тип: Заключенный
Материал: QT
Вращающий момент выхода: 962 N.m
Опрокидывать вращающий момент момента: 6000 N.m
Удержание вращающего момента: 30 kN.m
Статическая осевая оценка: 16 KN
Статическая радиальная оценка: 27 KN
Коэффициент шестерни: 37:1
Эффективность: 40%
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Преимущества
1. Сильный переворачивая момент основанный на кольце slewing
2. Adopt охватывая привод червя
3. Управляйте более большой нагрузкой для использования multi контакта зуба
4. Улучшайте статическую само-запирая функцию
