Подробная информация о продукте:
|
| Материал: | QT | Модель: | SDE7» |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | Вращающий момент требуемой производительности: | 2000 Nm |
| Удержание вращающего момента: | 13500 Nm | Опрокидывать вращающий момент: | 7500 Нм |
| Аксиальная нагрузка: | kN 34 | Радиальная нагрузка: | 58 кН |
| Выделить: | hydraulic slew motor,slewing gear |
||

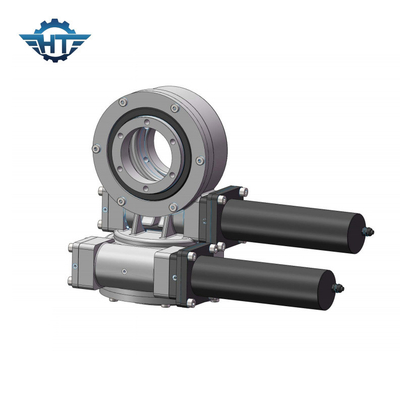

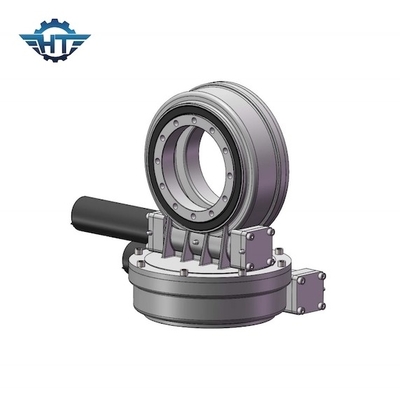

Коробка передач привода ряда оси 7 дюймов двойная с электрическим мотором DC 24v для солнечной системы слежения
Сразил описание коробки передач привода
Двойные приводы slewing оси идеальны для ситуаций которым нужно вращать и вертикально и горизонтально. Типичные применения включают блюда отслежывателей, спутника и радиолокатора двойной оси солнечные, машины которым нужно двинуть 360 градусов на оба направления. Привод slewing Hangtuo принимает интегрированный дизайн тангажа и азимута, и общая структура компактна, которая разрешает проблему сложной установки разделенного редуктора, уменьшает резервные части, и уменьшает интенсивность отказов главного двигателя; в то же время, обеспечить надежный подшипник, slewing азимута управляет системой принимает высокопрочные четырехточечные шарикоподшипники контакта, которые могут принести большой переворачивая момент пока носящ некоторую осевую силу и радиальную силу.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Особенности
1. высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирая функция
