Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo, КТ | Коэффициент шестерни: | 125:1 |
|---|---|---|---|
| Вращающий момент требуемой производительности: | kNm 16 | Удержание вращающего момента: | 89 кНм |
| Опрокидывать вращающий момент: | 65 кНм | Стандартный цвет: | RAL 9006 |
| Отрицательная реакция: | меньше чем 0,1 градуса | Вращающийся тип: | Двойная ось |
| Выделить: | slewing ring drive,small slew drive |
||

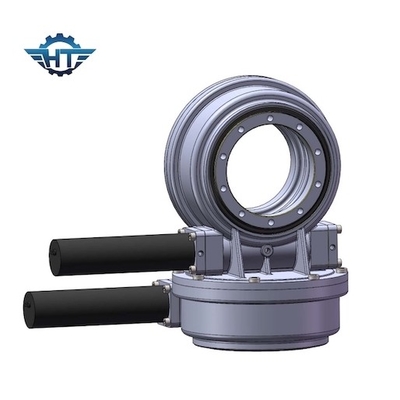

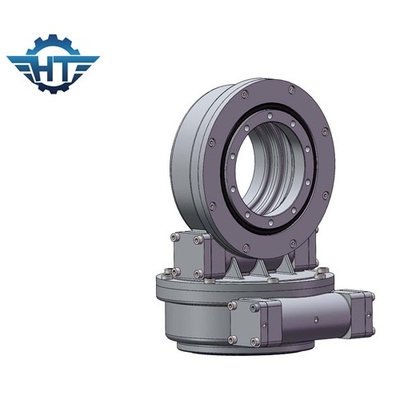

Коэффициент 125 шестерни SDE21/1 шестерня червя часов сразил привод с закрытым снабжением жилищем для CPV
Описание привода ряда шестерни червя
Сразил приводы используйте для одновременной передачи осевых и радиальных сил так же, как передачи опрокидывать моменты. Приводы ряда состоят из кольца slewing шарика или ролика, гидравлический или электрических приводов, и совершенно закрытого снабжения жилищем. SE серии сразил приводы конструирован с шестерней червя.
SDE3, SDE7, SDE21 ISO9001/CE аттестовало шестерню червя привода ряда для отслежывателя солнца
1) более высокие вращающий момент выхода и нагрузка удержания
2) верхняя отслеживая точность
3) сильная коррозионная устойчивость и герметизировать эффективные
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Области применения
| Поле энергии ветра | Металлургическое машинное оборудование |
| Легкая промышленность | Тяжелые оборудования |
| Порт/морское Machiner | Военные продукты. |
| Минирование строительной техники | Оборудование стальных работ |
| Завод по обработке нечистот | Сельскохозяйственная техника |
Контактное лицо: Mr. Tommy Zhang
Телефон: +86-18961639799
