Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SDE12 |
|---|---|---|---|
| Тип: | Червь и Wormwheel | Гарантия: | 3 лет |
| OEM: | Доступный | Служба технической поддержки: | вся жизнь |
| Применение: | Двойная солнечная система Солнца оси | Temp работы.: | -30～+120 градусов по Цельсию |
| Выделить: | slewing ring drive,small slew drive |
||

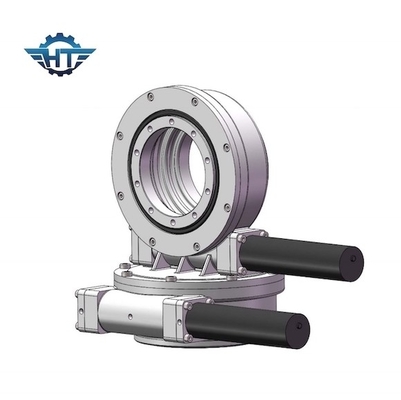

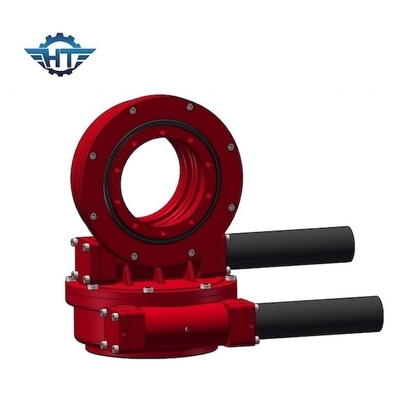

Коэффициент 78 шестерни/1 двойная ось SDE12 сразил привод двухосный для двойной солнечной системы Солнца оси
Двойной привод ряда оси (тип) SDE - солнечный привод ряда отслежывателя
Конструировать серии SDE поглощает преимущества VE и SE. Направление азимута и высоты 3D вращая в то же время.
Самое общее применение привода slewing для приводов slewing двойн-оси отслежыватели двойн-оси солнечные, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации
Наши размеры базовой модели поставить ряды представления от 1 500 Nm до 11 200 Nm из удержания вращающего момента, 100Nm до 20 000 Nm из вращающего момента выхода, 5000 Nm до 89 000 Nm из опрокидывать вращающий момент, и коэффициенты уменьшения коробки передач 30:1 до 150: 1. Путем прикреплять планетарную коробку передач, коэффициент шестерни смог быть даже выше. Приводы можно установить горизонтально, вертикально, или на осях сочетания из множественных.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Надежность
Наши приводы slewing двойн-оси SDE уверяются на время жизни поля 30 год точный располагать 3D. Приводы SDE создают эффективное и надежное решение в одиночном приводе. Мы квалифицируем весь из наших компонентов и сырье используя стандарты устанавливает ISO 9001, аттестации CE для того чтобы увеличить жизнь поля.
Представление
Наши приводы ряда используют запатентованную технологию червя часов для того чтобы дать максимальную поддержку контроля и движения. Наши шестерни червя включают 5 до 11 зуба на линии тангажа шестерни кольца от винта часов, который более высокий захват зуба чем стандартные черви, дающ коробке передач большие стабильность и прочность. Выучите больше о технологии часов.
Путем adoping червь часов, приводы имеют следующие особенности:
1) Более высокие вращающий момент выхода и нагрузка удержания
2) Верхняя отслеживая точность
3) Сильная коррозионная устойчивость и герметизировать эффективные
Как выбрать свойственный размер приводов slewing?
Выбирать свойственный размер приводов slewing во избежание от единственных недостатка представления или остатка представления сыграть важную роль в достигать рентабельных решений.
Пожалуйста дайте нам следующую информацию для того чтобы выбрать соответствующий привод slewing:
1. применение
2. toque выхода требовал. Если вы не имеете ясную идею этих данных, то как раз скажите нам нагрузку, например, вес панелей и кронштейнов на нашем приводе slewing.
3. размеры нагрузки и самый большой ветер в вашей зоне в прошлых 10 летах которые использованы для того чтобы высчитать если привод, то мы порекомендовали смогли принести нагрузку maxium когда там приходят большой ветер.
4. скорость ведомого вала вы требовали которые поможет нам порекомендовать соответствующие моторы для вас.
5. другие информации как требование etc отрицательной реакции, ранга IP
