Подробная информация о продукте:
|
| Материал: | QT | Модель: | СДЭ21" |
|---|---|---|---|
| Удержание вращающего момента: | 89 кНм | Опрокидывать вращающий момент: | 65 кНм |
| Эффективность: | 40% | Аксиальная нагрузка: | 337 кН |
| Радиальная нагрузка: | 640 кН | Цвет: | на основе кода Ral |
| Выделить: | slewing ring drive,small slew drive |
||

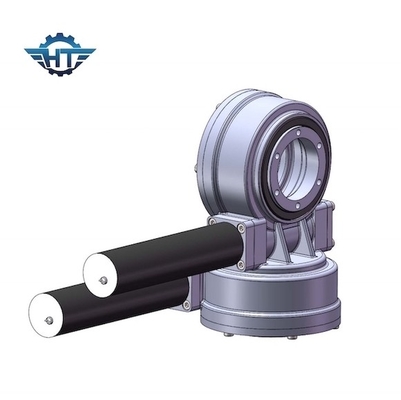

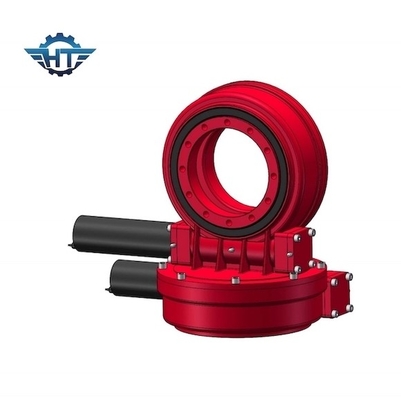

Малошумная коробка передач привода ряда SDE с высоким держа вращающим моментом для системы слежения двойной оси солнечной
Малошумное описание привода ряда SDE
Отслежыватель двойной оси солнечный включает двигая платформу, фиксированную платформу, серийную цепь, параллельную цепь и задающий усилитель как привод slewing отслежывателя двойной оси солнечный. Двигая платформа поддержана серийной цепью и управлена параллельной цепью, формируя параллельный отслеживая механизм. привод ряда для отслежывателя двойной оси солнечного установлен для того чтобы управлять параллельной цепью для того чтобы жестикулировать для того чтобы управлять двигая платформой для того чтобы вращать вокруг вертикальных и горизонтальных осей. Привод slewing отслежывателя двойной оси солнечный присутствующего разоблачения имеет более большое место для работы, лучшее отслеживая представление и преимущества высокой ригидности, низкое энергопотребление, небольшой крутящий момент на ведущем вале и низкие инерцию, etc.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Словарь определяющих параметров
Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если qorque произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
