Подробная информация о продукте:
|
| Материал: | QT | Модель: | двухосный 21 дюйм |
|---|---|---|---|
| Удержание вращающего момента: | 89 кНм | Опрокидывать вращающий момент: | 65 кНм |
| Эффективность: | 40% | Цвет: | как спрошено |
| Отрицательная реакция: | меньше чем 0,1 градуса | Применение: | Строительная техника |
| Выделить: | small slew drive,worm drive motor |
||

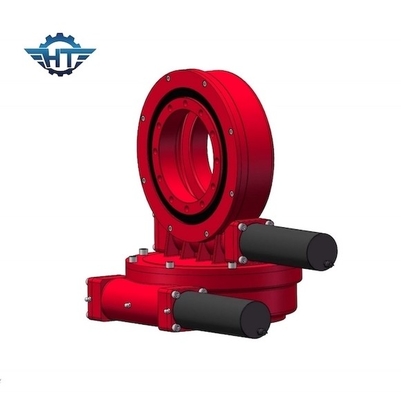

» Ось высокого вращающего момента SDE21 двойная сразила привод для спутникового/робота/строительной техники

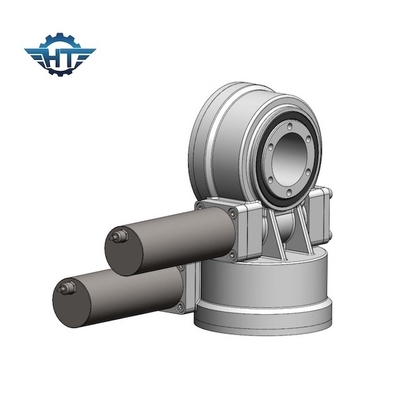

Спутниковое двойное описание привода ряда оси
привод slewing Двойн-оси конструируя с приводом 2 осей в то же время. Это больше контактировать зуба и двойного вращающего момента выхода чем привод slewing серии SE. Этот продукт имеет длинную историю, технологический прочесс очень зрел теперь.
Особенности
Варианты мотора шестерни
Электрические и планетарные коробки передач можно конструировать согласно требованию к клиента. Привод Slewing имеет преимущество для сохранения космоса в объектах, емкости максимальной нагрузки в компактном дизайне, обширной продолжительности жизни, уменьшенных расходов на техническое обслуживание.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применения
Двойной привод slewing оси можно приложить в солнечной системе слежения, солнечном блюде, PV, CPV, CSP, ветротурбине и спутниковой антенна-тарелке.
