Подробная информация о продукте:
|
| Номер модели: | SE14 | Удержание вращающего момента: | 54200 Nm |
|---|---|---|---|
| Крутящий момент: | 68000 Nm | Вращающий момент выхода: | 6550 Nm |
| Статическая аксиальная нагрузка: | kN 680 | Статическая радикальная нагрузка: | 230 Kn |
| Сырье: | 50Mn, 42CrMo | Вес: | 63 kg |
| Выделить: | hydraulic slew motor,solar tracker drive |
||

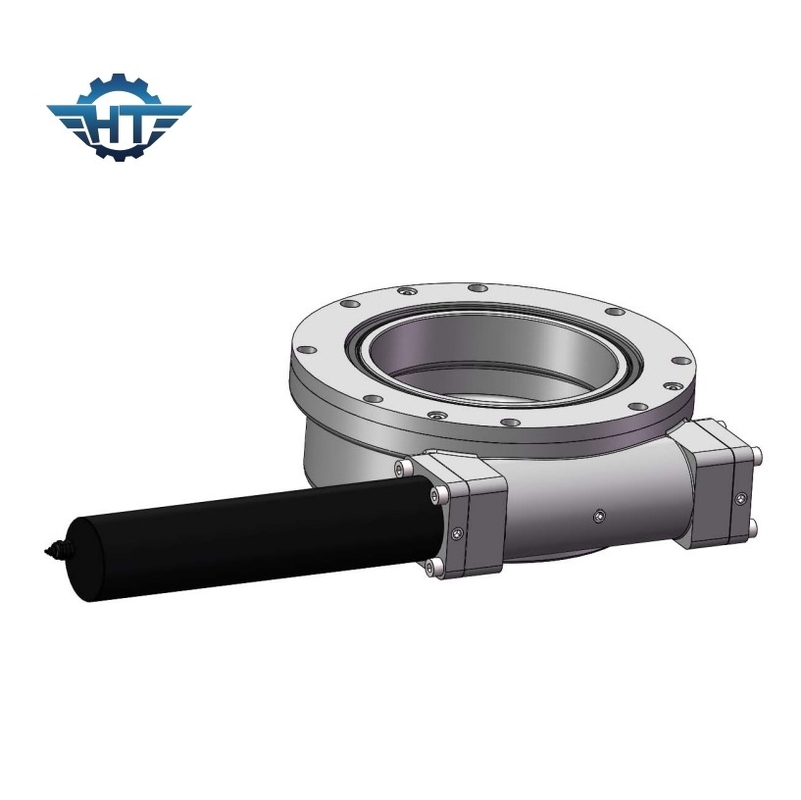

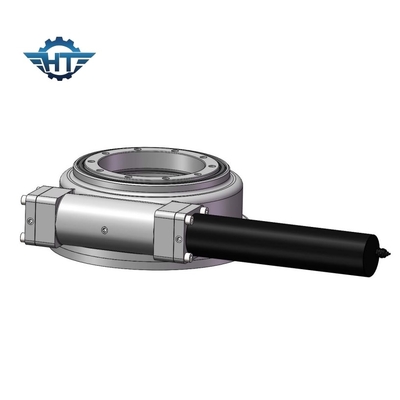

Коробка передач привода ряда SE14A солнечная с мотором для солнечной системы слежения
Описание привода ряда SE14A
Модельный код:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - a - 31 - m - HA - 6B R c - 2 - REV.A |
SE: SE-горизонтальный привод ряда, VE-вертикальный привод ряда
SDE-двойной привод ряда оси
2- Размер продукта, eg.3», 5", 7", 9", 12", 14", 17", 21", 25", 3" привод ряда, коэффициент уменьшения: 31. , 5" привод ряда, коэффициент уменьшения: 37. , 7" привод ряда, коэффициент уменьшения: 57, 9" привод ряда, коэффициент уменьшения: 61, 12" привод ряда, коэффициент уменьшения: 78, 14" привод ряда, коэффициент уменьшения: 85, 17" привод ряда, коэффициент уменьшения: 102, 21" привод ряда, коэффициент уменьшения: 125, 25" привод ряда, коэффициент уменьшения: 150.
3- : Уровень инженерства, a, b, c, etc…
4- XXX: Коэффициент уменьшения.
5- M: M-метрические устанавливая потоки, отверстие Никак-винта великобританским измерением. M
6- HX: HA гася, HC-никакой гасить, утюг HD-Austempered дуктильный, HQ QPQ, HN-нитрирование
7- 25M: Входной сигнал сплайна B-6B, входной сигнал отверстия 12M-φ12, входной сигнал отверстия 25M-φ25, гидравлический входной сигнал мотора 160-160CC, входной сигнал мотора шестерни 24-24V, входной сигнал мотора шестерни 220-220V, входной сигнал мотора шестерни 380-380V
8-R: R-правая сторона, положение мотора. L- вышл сторона, положение мотора.
9-C: C-покрытый конец. Кодировщик E-поставки. - Прочь, гидравлические гаван положение & направление. Я - внутри, гидравлические гаван положение & направление. U- вверх, гидравлические гаван положение & направление. D - вниз, гидравлические гаван положение & направление.
10- 2: Номер Пуст-одиночный, 2-Dual Никак-червя
11-REV.A: Номер версии a потому что c etc…
Извещение: Мы добавим код клиента когда клиенты будут иметь особенное требование.
Рабочие параметры привода ряда модели SE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Переход, регуляция & хранение
Переход только в горизонтальном положении, ударах следует избежать.
Перчатки работы носки и быть осторожным при регуляции привода ряда.
Используйте отверстия колец в приводах ряда для того чтобы исправить болты для безопасных поднимать, регуляции и размещения.
Магазин только в горизонтальном положении и в закрытых комнатах, держит его далеко от получать влажен, предохранение от поверхностной коррозии, который подвергли действию сопрягая поверхностей продолжает приблизительно 1 месяц в закрытой упаковке. Хранение более длинного периода требует особенных предохранительных мер.
Транспортировать распакованные кольца ряда
Используйте соответствующий подниматься не зацепляйте никогда продукт перехода вертикально
Распакованные приводы ряда можно транспортировать с поднимаясь шестерней под следующими условиями:
