Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Номер модели: | SDE21 |
|---|---|---|---|
| OEM: | доступный | Применение: | солнечная башня и концентрированный PV |
| Коэффициент: | 125 | Закрытый корпус: | Да |
| Гарантия: | 3 лет | Время жизни: | 30 лет |
| Метод вращения: | Два направления | ||
| Выделить: | Привод кольца ряда шестерни червя,Сконцентрированный башней привод кольца ряда завода,Привод кольца ряда Selflock Sde |
||

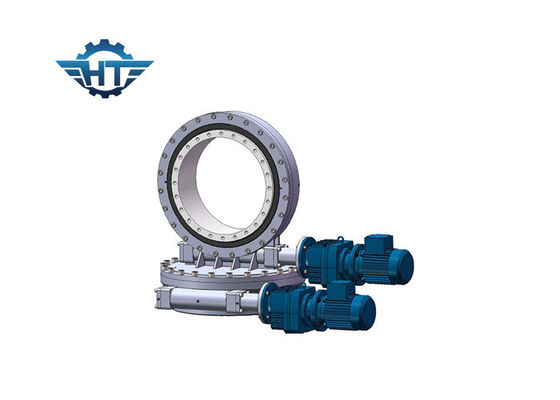

Шестерня червя серии Само-замка SDE сразила привод кольца используемый для завода сконцентрированного башней и CPV
Ось высокопрочной точности двойная сразила привод для солнечного отслежывателя
Вообще, привод slewing шестерни ряда используемый в гаван машинном оборудовании, особенных строительных машинах, трейлерах, всех типах кранов, воздушной рабочей платформы. В наше время, как глобальный запрос для экологически чистой энергии, привод slewing широко использован в солнечных системах слежения, небольших ветротурбинах
Hangtuo полно оборудование со всеми предварительными машинами для производства, собрания, осмотра, процессов теста и автоматических чистки и картины и линий покрытия силы.
Привод Slewing сочетание из кольцо slewing с shft червя часов, которое предусматривает больше контакт зуба, увеличенного вращающий момент привода и более ровного вращения.
Особенности
1. Радиальный и аксиальная нагрузка, и опрокидывать моменты одновременно
2. сбережения космоса в объектах
3. емкость максимальной нагрузки в компактном дизайне
4. обширная продолжительность жизни
5. более высокие вращающий момент выхода и нагрузка удержания
6. Верхняя отслеживая точность
7. сильная коррозионная устойчивость и герметизировать эффективные
Ключевые части перечисляют
1, расквартировывающ основание
2, кольцо Slewing
3, Raceway
4, уплотнение
5, верхняя плита
6, управляют (гидравлический мотор /electronic мотора)
7, переходник мотора
8, колцеобразное уплотнение
9, отверстие входного сигнала
10, вал напротив мотора
11, крышка конца
12, крышка
13, кодировщик
Преимущества
1. Мы можем поставить различный размер привода slewing.
2. ряд диаметра: 3 дюйма-----25 дюймов, ряд веса: 25kg--------705kg
3. дизайн и изготовление согласно потребностям клиента, привод slewing OEM.
4. высококачественный, конкурентоспособная цена, проворный доставка и самый лучший обслуживание.
Стандарты
ISO9001: 2008, CE
Двойные параметры привода ряда оси
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
