Подробная информация о продукте:
|
| Материал: | QT | Модель: | SDE5 |
|---|---|---|---|
| Коэффициент шестерни: | 57:1R | Вращающий момент выхода: | 0,8 кНм |
| Удержание вращающего момента: | 6 кНм | Опрокидывать вращающий момент: | 9,2 кНм |
| Эффективность: | 40% | Temp работы.: | -30℃～+120℃ |
| Выделить: | slewing ring drive,worm drive motor |
||

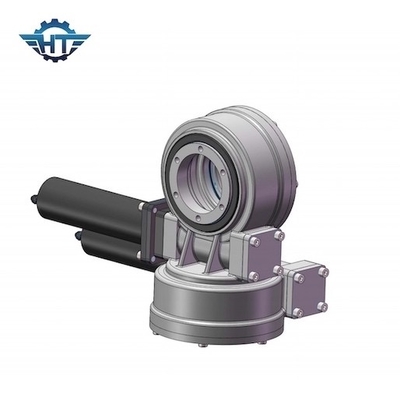

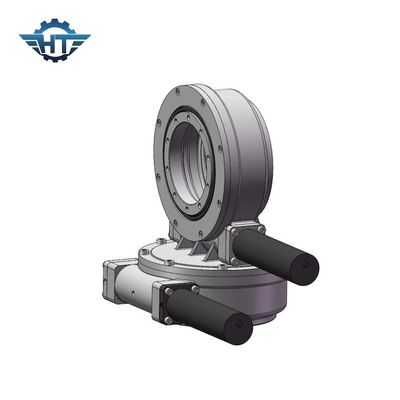

Закрытый расквартировывая привод Slewing шестерни червя 5 дюймов для солнечных системы слежения и спутника
Описание привода Slewing шестерни червя
Привод ряда модернизированный продукт подшипников ряда, который обычно составлен червя, turbo типа подшипников ряда, снабжения жилищем и ресурса силы. Снабжение жилищем которые используют высококачественную литую сталь имеет пользы 42CrMo очень высокопрочных, червя шестерни и нитрирование иона зарева, своя прочность сопротивления носки выше, твердость более сильная и срок службы более длиной сравненный к отечественному традиционному материалу нитрирования 50Mn газа, и другой отечественный червь конверта. В фактическом процессе деятельности, привод slewing, как компонент подшипника передачи, должен принести большую осевую силу, радиальную силу и момент переворачивать. Для того чтобы соотвествовать пользы, солнечному термальному приводу slewing нужно обеспечить достаточные прочность и ригидность пока имеющ весьма высокую точность slewing.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Преимущества
1. Сильный переворачивая момент основанный на кольце slewing
2. Adopt охватывая привод червя
3. Управляйте более большой нагрузкой для использования multi контакта зуба
4. Улучшайте статическую само-запирая функцию
