Подробная информация о продукте:
|
| Тип: | Привод Slewing VE6 | Материал: | QT |
|---|---|---|---|
| применение: | Система отслеживания PV | Гарантия: | 10 лет |
| Цвет: | Требуемый клиент | Внутри предела: | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Мотор: | 24V | Особенность: | Жизнь поля 30 год |
| Выделить: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

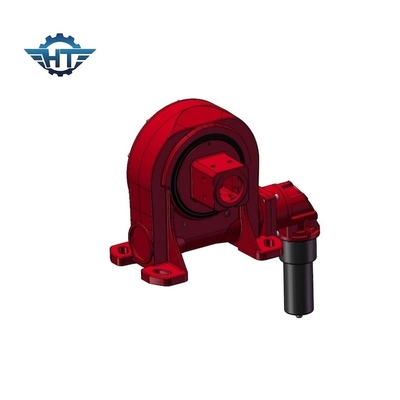

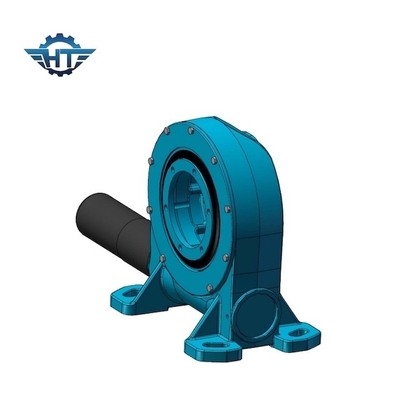

Привод Slewing трубки квадрата VE6 с 24V мотором Slewdrive для системы слежения PV
Квадратное описание привода Slewing трубки
Вертикальная собственная личность запирая привод slewing шестерни червя, обыкновенно ссылаемый как привод червя или slewing подшипники, законченное, готовый для установки системы которая состоит из шестерни или подшипник кольца slewing, червь, основание, и совершенно закрытое снабжение жилищем. Ее можно подгонять с гидравлическим или электрическими двигателями, планетарными коробками передач, моторами AC, stepper моторами etc.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Особенности
1. Градусы вращения ±60
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Тавот был заполнен перед фабрикой
5. Простая установка и низкое обслуживание
6. Рациональное использование космоса
7. Шестерня само-запирает; поэтому тормоз не необходим
8. Легкий и беглый метод начала и останавливать
9. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
