Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SDE3 |
|---|---|---|---|
| Варианты шестерни: | Внешние шестерни | Внешний диаметр: | от 3 до 25 дюймов |
| Гарантия: | 3 лет | OEM: | Доступный |
| Служба технической поддержки: | вся жизнь | Применение: | Солнечная система слежения |
| Выделить: | slewing ring drive,worm drive motor |
||

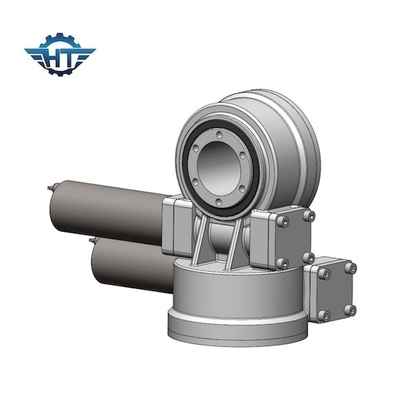

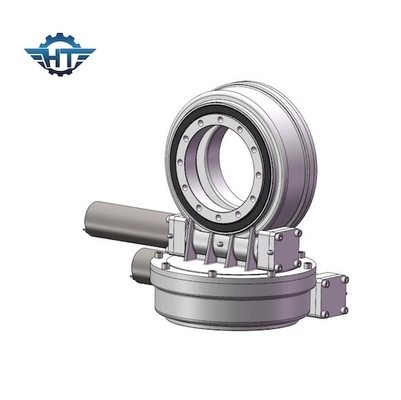

Двойная ось IP66 сразила шестерню червя привода SDE3 сразила привод для солнечной системы слежения
Двойное описание привода ряда оси
Причины для общих проблем приводов ряда шестерни червя
1. Редуктор нагревает вверх и утечки смазывают. Улучшать эффективность, цветные металлы общего пользования редуктора шестерни червя как шестерня червя, червь польза более трудной стали. Потому что сползая привод трением, деятельность произведет больше жары, так как редуктор между частями и уплотнения теплового расширения разницы, так как в поверхности координации для того чтобы сформировать зазор, должное смазки жидкостное к росту утончать температуры, легкий для того чтобы причинить утечку.
4 главной причины для этой ситуации:
1) коллокация материала неразумна,
2) низкое качество поверхности цепляя поверхности трением,
3) неправильный выбор добавления смазывая масла;
4) качество собрания и польза окружающей среды плохи.
2. Носка шестерни червя. Колесо червя бронза олова, спаренный материал червя с 45 стальных затвердетых к HRC4555, или 40Cr затвердело HRC5055 после молоть через точильщика червя к шершавости Ra0.8μm. Коробка передач медленна для того чтобы нести во время нормального функционирования, и некоторые редукторы можно использовать на больше чем 10 лет. Если носка быстра, то мы должны рассматривать ли выбор правилен, ли деятельность перегрузки, так же, как материалы червя, окружающий среды качества собрания или деятельности и другой причины.
3. Небольшая косая носка шестерни. Вообще происходит в вертикальной установке редуктора, главным образом связанной с добавленным количеством смазки и типов масла. Легко причинить недостаточное количество смазывая масла когда вертикаль установила. Когда деятельность остановила, потеря масла между приводом ряда мотора, шестерни не смогла получить свойственное предохранение от смазки. Когда редуктор начинает, шестерни или даже поврежденное должное к недостатку эффективной смазки.
4. Подшипники червя повреждены.
В случае отказа, даже если коробка передач хорошо загерметизирована, она часто находила что сделано эмульсию масло шестерни в редукторе, нося ржавчина, корозия, повреждение. Это связано с тем что после периода деятельности, температуры масла шестерни увеличенного и охлаженного после конденсации воды смешанной с водой. Конечно, также близко связано с носить качество и процесс сборки.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Решение к общим проблемам приводов ряда
1. Гарантируйте качество собрания. Вы можете купить или сделать некоторые особенные инструменты. Демонтируя и устанавливающ части редуктора, попробуйте избежать ударить с другими инструментами как молотки. При замене шестерней и шестерней червя, попробуйте использовать первоначальные части и заменять их в парах; собирая вал выхода, внимание оплаты к пригонке допуска; используйте агент отпуска или красное масло dan для защиты полого вала предотвратить носку и ржавчину или соответствовать масштаб зоны, который труден для того чтобы демонтировать во время обслуживания.
2. Выбор смазок и добавок. Привод ряда шестерни червя масло шестерни 220#. Для сверхмощных тележек с тяжелым грузом, частым началом и плохой окружающей средой пользы, некоторые добавки смазывая масла можно использовать для того чтобы сделать масло шестерни все еще придерживаются поверхности шестерни когда стопы бег редуктора, формируя защиту. Мембрана сформированная для предотвращения вращающего момента тяжелого груза, низкоскоростных, высоких и непосредственного контакта между металлами на запуске. Добавка содержит регулятор уплотнения и превентер утечки для того чтобы держать уплотнение мягким и эластичным, эффектно уменьшающ утечку масла.
3. Выбор устанавливая положения приводов ряда. Если возможный, делает не установленная вертикаль. При установке вертикально, добавленное количество смазывая масла очень больше чем эта из горизонтальной установки, которая может причинить утечку тепловыделения и масла редуктора.
4. Установите систему обслуживания смазки. Редуктор можно поддерживать согласно принципу «5-набора» работы смазки. Каждый привод ряда имеет ответственного человека, который нужно проверять регулярно и находить если повышение температуры очевидно. Если температура превышает 40°C или температура масла превышает 80°C, то качество масла упадет. Когда более медный порошок найден в масле и анормалный шум произведен, остановите используя его немедленно, отремонтируйте его во времени, устраните неисправность он, и заменить масло. Дозаправляя, обратите внимание количество масла для обеспечения что блок шестерни как следует смазан.
