Подробная информация о продукте:
|
| Модель: | 5 дюймов | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Эффективность: | 40% | Тип: | двухосный поворотный привод |
| Применение: | двухосевые солнечные трекеры | Обслуживание OEM: | Доступный |
| Место происхождения: | Changzhou, Китай | Водитель: | 12/24vdc моторы, stepper моторы |
| Выделить: | slewing ring drive,worm drive motor |
||

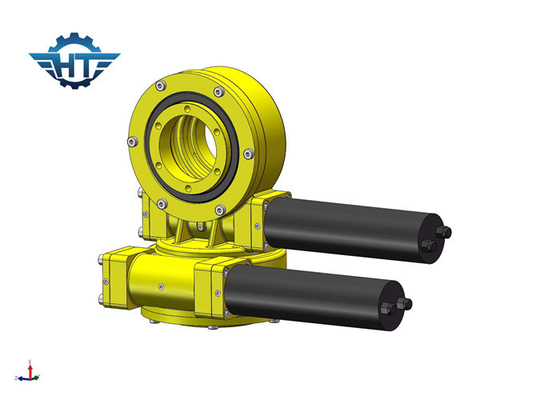

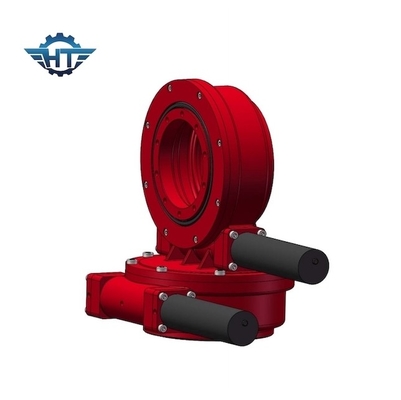

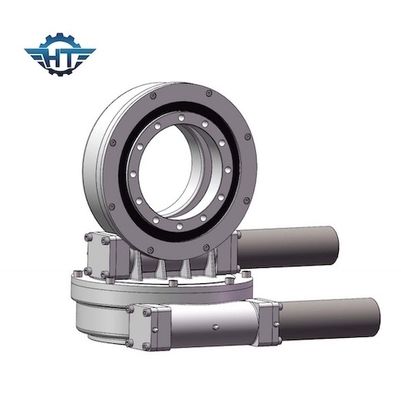

Двойная ось SDE5 сразила привод с IP66 заключила снабжение жилищем для отслежывателей на открытом воздухе двойной оси солнечных
Двойное описание привода ряда оси
Оно главным образом приспособлено с подшипником slewing, валом снабжения жилищем и червя, etc.
Оно имеет особенности компактной текстуры, достаточного вращающего момента, малошумной, хорошей возможности анти--силы и стабилизированного и безопасного представления.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применение
Привод Slewing может вытерпеть больше аксиальной нагрузки, радиальную нагрузку и момент опрокидывать. Turntable или рамка вращают на азимуте и высоте управляемых путем slewing привод.
Оно использовано в экскаваторе кранов/солнечной энергии/наверху работая тележке/другой машине.
Преимущества
1. Конструированный с валом червя часов который обеспечивает больше контакт зуба и более высокого вращающего момента
2. Срок службы увеличен шестерней и raceway твердеет
3. Испытаны эксплуатационные характеристики продукта и обеспеченное качество продукции.
Много применений в которых привод slewing можно использовать, главным образом потому что он идеален для применений которые требуют и нагрузк-удержания силы и вращательной прочности вращающего момента.
