Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo, QT | Модель: | SDE3 |
|---|---|---|---|
| Вращающий момент требуемой производительности: | 600NM | Удержание вращающего момента: | 1500 Nm |
| Крутящий момент: | 5800 Nm | Температура окружающей среды: | -20℃~+120℃ |
| Уровень шума: | ≤50db | Проектная скорость: | 0.2-1.2rpm |
| Выделить: | Dual Axis Solar Slew Drive,24VDC Motor Solar Slew Drive,600Nm Solar Slew Drive |
||

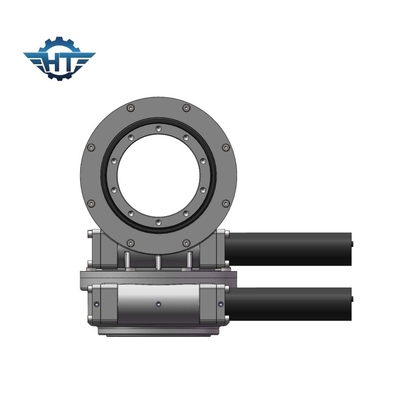

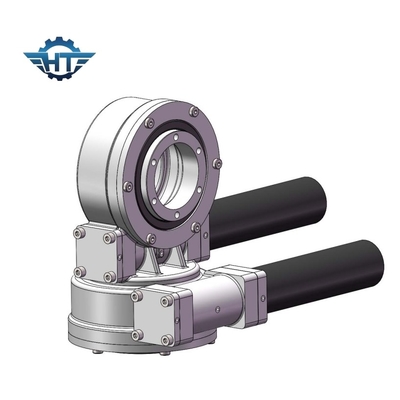

Привод ряда двойной оси солнечный с мотором 24VDC и кодировщики для двойных отслежывателей и спутника оси
Двойное описание привода Slewing оси
Мы положим делаем идеальные продукты и обеспечим клиентов с удовлетворительным опытом применения как наша непрерывная цель. Мы очень радостны использовать наши професиональные квалификации для того чтобы обеспечить клиентов с изделиями высокого качества, и надеемся что через непрерывное взаимодействие, увеличьте взаимное понимание и сообщение, и достигаемся беспроигрышной ситуации.
Технические данные привода Slewing модели SDE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Наши обслуживания & прочность
материал 1.Raw от надежных поставщиков;
процесс 2.Production в строгом соответствии с системой управления качеством ISO9001.
проверка качества и 100% в-процесса 3.Strict закончили контроль продукции перед доставкой;
контроли продукции партии 4.Third приемлемы на запросе клиента.
5.Adoption унифицированного процесса оформления изделия и APQP, PPAP, FEMA для анализа применения.
Особенности
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирать функцию
Применение
Приводы ряда можно использовать для транспортера индикаторной панели, крана, и одностоечного крана, подъема поднимая, с краном автомобиля, воздушным кораблем, солнечной энергией круиза дня, оборудованием автоматизации и другим механическим оборудованием. В солнечной фотовольтайческой индустрии производства электроэнергии, приводы ряда вообще оборудованы с мотором мотора DC планетарным или редуктора AC, и гидравлический мотор использован как управляющее устройство силы на строительной технике.
Двойные приводы slewing оси использованы в отслежывателях двойной оси солнечных, heliostats, сконцентрированном photovoltaics (CPV), и спутниковой антенне.
Путем приложение приводов двойных slewing оси на солнечной системе, панели всегда будут ориентированы к солнцу, никакому делу сезон, времени дня или широте регионов. Он может позволить владельцу проекта приобрести больше емкости до 40% электричества. И таким образом больше произвести.
Упаковка & грузить
1.Filling с ржавчин-защитным маслом
2.packing с защитными слоями
3.Fixed в случае переклейки, паллет, железный каркас
