Подробная информация о продукте:
|
| особенность: | Червь и Wormwheel | Материал: | QT |
|---|---|---|---|
| Гарантия: | 10 лет | Применение: | Сконцентрированная башня солнечной энергии |
| Размер: | Подгонянный | Цвет: | Подгонянный |
| Мотор: | 24 В постоянного тока (опционально) | Тип: | Двойная ось |
| Выделить: | Привод ряда шестерни червя высокой точности,Солнечный привод ряда отслежывателя SDE7,Привод ряда башни солнечной энергии |
||

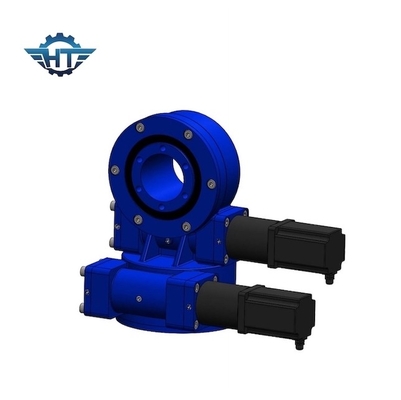

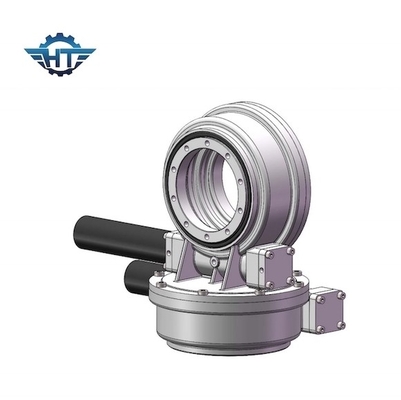

Шестерня червя высокой точности SDE7 сразила привод для сконцентрированной башни солнечной энергии
Описание высокой точности SDE7
Двойной привод ряда оси смог быть приложен в сконцентрированной станци-башне солнечной энергии. Башня CSP принимает двойную структуру танка, и бинарный нитрат использован как средство поглощения и аккумулирования тепла жары. Солнечная энергия собранная широкомасштабным полем heliostat использована для того чтобы хранить жидкое соль, и после этого жидкое соль обменяно с водой согласно посылая инструкции энергосистемы. Произведенная высокая температура и высокий пар давления управляют набором генератора турбины для генерации непрерывной, стабилизированной и schedulable выходной мощности.
Привод slewing Hangtuo составлен снабжения жилищем, носить slewing, герметизировать, охватывая червя с некоторыми завершенными запасными частями. Мы можем также произвести электронный мотор и гидравлический мотор используемые для slewing приводы, которые могут движения для направления по часовой стрелке и встречного вращения направления по часовой стрелке.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Преимущества
1. сильный переворачивая момент основанный на кольце slewing
2. Adopt охватывая привод червя
3. нагрузка привода более большая для использования multi контакта зуба
4. улучшайте статическую само-запирая функцию
Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
