Подробная информация о продукте:
|
| Модель: | SDE7» | Коэффициент шестерни: | 57:1 |
|---|---|---|---|
| Вращающий момент выхода: | 2000 Nm | Удержание вращающего момента: | 13200 Nm |
| Опрокидывать вращающий момент: | 7500 Нм | Эффективность: | 40% |
| Цвет: | Сивер Грей | Вес: | 56 кг |
| Выделить: | slewing ring drive,worm drive motor |
||

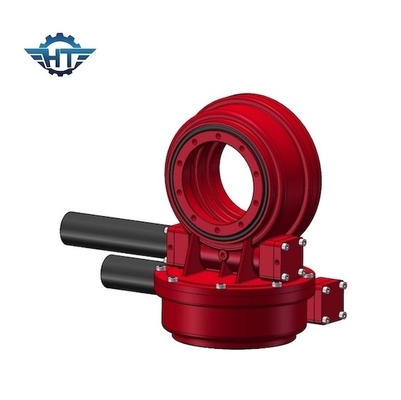

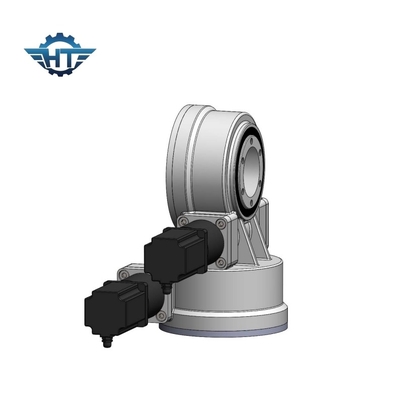

Ось шестерни червя двойная сразила привод для солнечного отслежывателя с Multi контактом зуба и мотором 24V
Двойное описание привода ряда оси
Самое общее применение привода slewing для приводов slewing двойн-оси отслежыватели двойн-оси солнечные, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Привод ряда оси солнечного отслежывателя двойной идеальное решение в применениях двойной оси солнечных отслеживая.
Двойной привод ряда оси имеет 3 типа решения с приводами ряда:
Вообще, для легкой структуры кронштейна, привод ряда sde было бы идеальным решением, но другие 2 также очень популярно.
2 привода ряда SE
Один привод ряда SE и один привод ряда VE
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Сразил приводы приложенные в PV
| Название продукта | Привод Slewing SDE7 |
| Вращающий момент выхода | 980 N.m; 723 ft.lbs |
| Вращающий момент максимальныйа выпуск продукции | 1938 N.m; 1429 ft.lbs |
| Опрокидывать вращающий момент момента | 7000 N.m; 5163 ft.lbs |
| Удержание вращающего момента | 13200 N.m; 9736 ft.lbs |
| Статическая осевая оценка | kN 133,20; 29943 lb |
| Статическая радиальная оценка | kN 53; 11977 lb |
| Динамическая осевая оценка | kN 31,90; 7171 lb |
| Динамическая радиальная оценка | kN 27,91; 6274 lb |
| Альтернативы мотора | Мотор 12V/24V; Stepper мотор; Безщеточный мотор |
| Стиль продуктов | Двойная ось; Одиночная ось; CPV/HCPV; Солнечное блюдо; Параболистический; Солнечная башня |
| Особенность применения | Солнечная система слежения, промышленное машинное оборудование |
| Метр солнечной системы квадратный | ㎡ 30 |
Особенности
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирать функцию
