Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SDE17 |
|---|---|---|---|
| OEM: | доступный | Поверните тип: | Две оси |
| Место установки: | Крыша и поле | Вращающий момент выхода: | 9460 Nm |
| Опрокидывать вращающий момент: | 67000 Nm | Удержание вращающего момента: | 53040 Nm |
| Выделить: | Привод ряда шестерни червя SDE 17,Привод ряда 2 осей солнечный,Солнечный привод ряда с мотором шестерни |
||

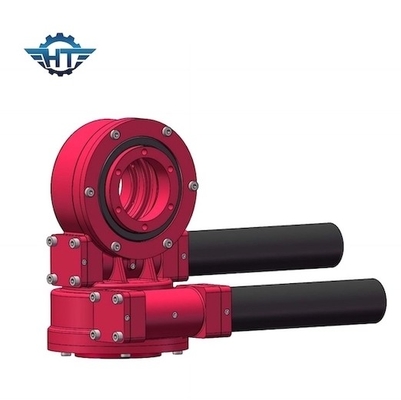

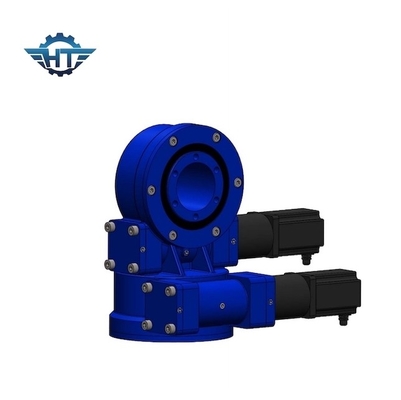

Шестерня червя SDE17 сразила привод с мотором шестерни для системы слежения двойной оси солнечной
Описание привода ряда шестерни червя
Солнечная система слежения фотовольтайческая система которая может автоматически отслеживать солнце и увеличивать общее производство электроэнергии, которое в процессе photothermal и фотовольтайческого производства электроэнергии оптимизирует пользу солнечного света улучшить светоэлектрическую эффективность преобразования системы механических и электрощитки управления, включая: структура привода (роторный редуктор, электрическая клапанная тяга, шестерня червя и червь, etc.), регулятор, отслеживая кронштейн, датчик (датчик наклонения, датчик предела), etc. Отслежыватель двойной оси солнечный чем солнечная устанавливая система для того чтобы увеличить производство электроэнергии 30 ~50%. Отслежыватель одиночной оси солнечный чем солнечная устанавливая система для увеличения производства электроэнергии 15 | 30%. Двойные приводы ряда оси приложены в системе слежения двойной оси солнечной.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Параметры SDE17
|
Использование |
Использованный для двойной солнечной системы слежения |
|
Но. оси |
Двойная ось |
|
Размер |
17 дюймов |
|
Аттестация |
CE/ISO |
|
Дата доставки |
В течение 15 дней |
|
Вращающий момент выхода |
9460 N.m |
|
Опрокидывать вращающий момент |
67000 N.m |
|
Назад держать вращающий момент |
53040 N.m |
|
Коэффициент шестерни |
102:1 |
|
Срок службы |
30 лет |
|
Уровень защиты |
IP65 |
Упаковка и переход
Все приводы ряда будут упакованы со свободным от fumigration деревянным случаем.
Транспорт моря поддержки, воздушные перевозки, транспорт дороги, выражает как TNT, DHL, UPS, EMS, Federal Express, etc для образца и небольшого транспорта груза.
Устанавливать предложения
1. Горизонтальная установка
Посоветовано установить приводы slewing перпендикулярные к оси азимута в солнечных применениях для лучшей защиты
2. Вертикальная установка
Посоветовано установить приводы slewing ссылаясь на следующее изображение в солнечных применениях если нужно.
