Подробная информация о продукте:
|
| Материал: | QT | Модель: | Двойная ось |
|---|---|---|---|
| Особенность: | Быстрая установка | Мотор: | 24 v |
| Применение: | Система слежения двойной оси солнечная | Начало: | Китай |
| Жизненный период: | 30 лет | Время работы: | 24 часа |
| Выделить: | Привод ряда отслежывателя планетарного мотора солнечный,Привод ряда отслежывателя червя 24VDC солнечный,Двойной привод ряда системы слежения оси |
||

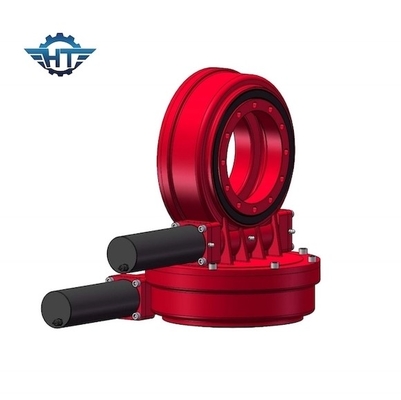

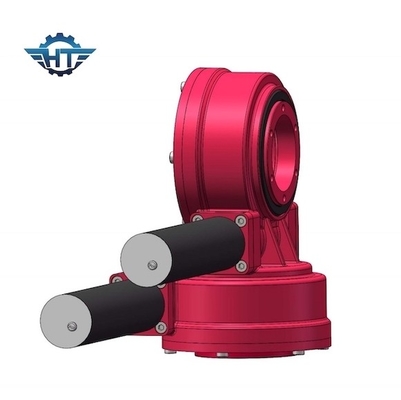

Двухосный привод ряда червя с планетарным мотором 24VDC для системы слежения двойной оси солнечной
Двухосное описание привода ряда червя
Подшипник Slewing также вызван: Подшипник/turntable кольца Slewing нося/подшипник кольца Slewing etc. кольца slewing могут приспособить нагрузки осевых, радиальных и момента действуя одиночны или в комбинации и в любом направлении. Они не установлены в снабжении жилищем или на вале, а сразу к поверхности стула. Внутреннее и наружное кольцо поставлено с отверстиями установки. Оба кольца могут иметь объединенные шестерни. Они также названы кольца slewing и подшипники столешницы. Подшипник кольца Slewing может выполнить осциллируя (slewing) так же, как вращая движения. Они могут быть использованы без шестерней или с внутренним или зубчатыми колесами наружного зацепления.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Параметры SDE7
|
Использование |
Использованный для двойной солнечной системы слежения |
|
Но. оси |
Двойная ось |
|
Размер |
7 дюймов |
|
Аттестация |
CE/ISO |
|
Дата доставки |
В течение 15 дней |
|
Вращающий момент выхода |
2000 N.m |
|
Опрокидывать вращающий момент |
13500 N.m |
|
Назад держать вращающий момент |
13200 N.m |
|
Коэффициент шестерни |
57:1 |
|
Срок службы |
30 лет |
|
Уровень защиты |
IP66 |
| Само-запирать | Да |
| Эффективность | 40% |
| Вес | 21 kg |
Применения приводов Slewing
Солнечная энергия, минируя машина, строительное оборудование, грузоподъемная машина порта, гаван оборудование переноса масла, береговой и оффшорный кран, экскаватор, конкретная машина, вращаясь хватальщики и вороты, пластиковая и резиновая машина, соткут машину, внося в журнал машины индустрии, ветросиловое поколение, электронную электростанцию, машинное оборудование водоочистки, буровое оборудование и управляя применения.
