Подробная информация о продукте:
|
| Материал: | 42CrMo, QT | Гарантия: | 5 лет |
|---|---|---|---|
| Обслуживание OEM: | Доступный | Поверните направление: | Любое направление |
| Цвет: | Серебряный серый цвет | Место установки: | Крыша и поле |
| Особенность: | Быстрая установка | Время продукции: | образец в запасе |
| Выделить: | Привод ряда оси Stepper мотора двойной,Двойная ось сразила привод 14 дюйма,14 солнечного дюйма привода ряда |
||

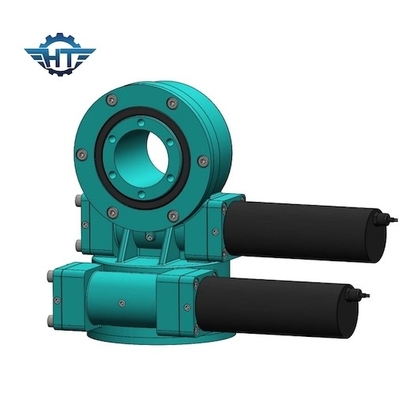

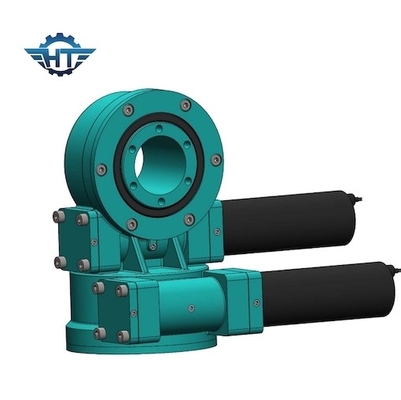

Двойная коробка передач Slewing червя оси с Stepper моторами для солнечной энергии сконцентрированной башней
Описание коробки передач Slewing червя
2 типа систем слежения солнца, одиночной оси и двойных систем слежения солнца оси. Обычно мы используем вертикальные или горизонтальные приводы slewing одно-оси в системах слежения одно-оси, и приводы slewing двойн-оси в системах слежения двойн-оси солнечных. Изредка, 2 привода slewing одно-оси можно также приложить к системе двойн-оси солнц-отслеживая. Отслежыватель одно-оси имеет свободную ось вращения, и отслежыватель двойн-оси может достигнуть свободного движения от востока - к - запад и от севера к западу.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применение
Система слежения двойной оси солнечная
Двойной привод slewing оси обычно установлен в систему слежения двойной оси солнечную. Система слежения привода slewing солнечная может полно автоматическое сопровождение цели солнце в образе более высокой точности, около 40% больше силы чем фиксированная устанавливая система. Механизм собственной личности запирая может улучшить фактор безопасности системы слежения солнца. Он может приспособиться для установки в различные виды полосы местности. Своя установка быстрая и простая и легкая регуляция. Она уничтожает низкую мощность и легка поддерживать.
