Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Обслуживание OEM: | Доступный |
|---|---|---|---|
| Вес: | 160 килограммов | Особенность: | Самоблокирующаяся шестерня |
| Место установки: | Крыша и поле | Установите: | Быстрая установка |
| Пакет перехода: | стандартный случай переклейки | время выполнения: | в запасе |
| Выделить: | Привод ряда шестерни червя IP66,Привод ряда шестерни червя Heliostat CSP,Двигатель ряда Heliostat CSP |
||

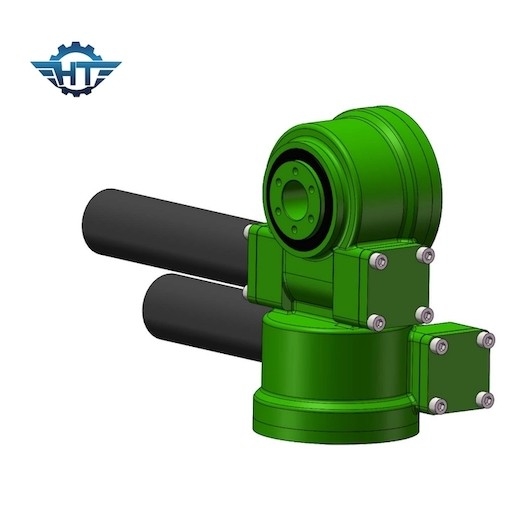

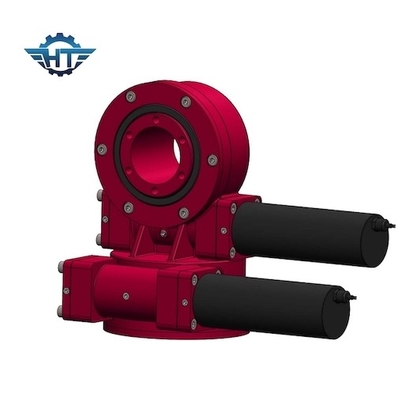

Шестерня червя IP66 сразила привод для высоких электростанций Heliostat CSP отслеживая точности
Описание привода ряда шестерни червя
Привод slewing помогает оптимизировать общую структуру системного проектирования, обеспечивающ что общая структура очень сильна. Наши дизайны привода slewing проходят высокий анализ инженерства надежности 3D. Все приводы slewing обработаны с краской C4 для обеспечения жизненного цикла 30 год. Уменьшен наш привод slewing имеет низкий начиная вращающий момент, который делает работу более эффективным, скорость, и срок службы значительно расширен.
Параметры SDE12
| Применение | Двойная солнечная система слежения |
| Но. оси | 2 |
| Размер | 12 дюйма |
| Аттестация | CE, ISO9001 |
| Дата доставки | 30~45 дней |
| Вращающий момент выхода | 5800 N.m |
| Опрокидывать вращающий момент | 25000 N.m |
| Удержание вращающего момента | 41000 N.m |
| Коэффициент шестерни | 78:1 |
| Срок службы | 30 лет |
| Уровень защиты |
IP66 |
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Упаковка и переход
Все приводы ряда будут упакованы со свободным от fumigration деревянным случаем.
Транспорт моря поддержки, воздушные перевозки, транспорт дороги, выражает как TNT, DHL, UPS, EMS, Federal Express, etc для образца и небольшого транспорта груза.
