Подробная информация о продукте:
|
| Модель: | 9 дюймов | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Эффективность: | 40% | Водитель: | Электрический двигатель/гидравлический мотор/мотор сервопривода |
| Тип: | установленная вертикаль | Применение: | Система слежения одиночной оси солнечная |
| Precison: | Высокий | Обслуживание OEM: | доступный |
| Выделить: | worm gear slew drive,slewing ring gear |
||

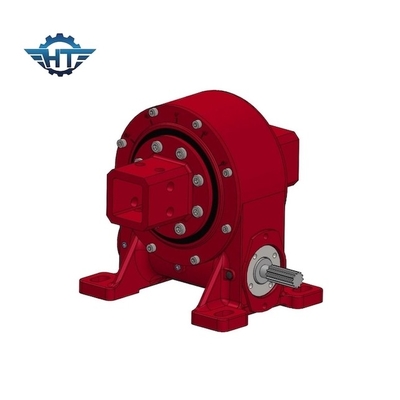

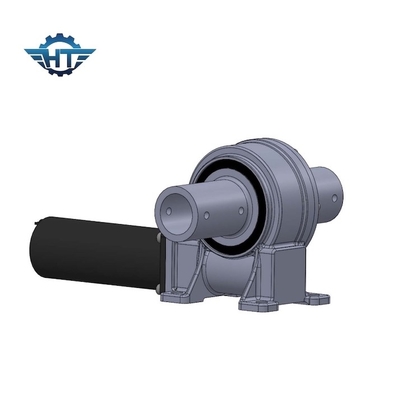

Коробка передач привода ряда VE9 для косой или опрокинутой системы слежения горизонтальной одиночной оси солнечной
Сразил описание коробки передач привода
Привод Slewing имеет много типов как закрытый тип, открытый расквартировывая тип, вертикальный тип, двойной тип оси, тип высокой точности, привод slewing etc. типа дисковода червя основан на подшипнике slewing с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Много контактирующей поверхности зуба конструирована специально для управлять высокой нагрузкой.
| Модель: | VE9 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 4300 N.m |
| Опрокидывать вращающий момент момента | 16 k N.m | Удержание вращающего момента | 27 k N.m |
| Статическая осевая оценка | 60 KN | Статическая радиальная оценка | 130 KN |
| Динамическая осевая оценка | 30 KN | Динамическая радиальная оценка | 65 KN |
| Коэффициент шестерни | 37:1 | Эффективность | 40% |
Техническая таблица привода Slewing VE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Применения
солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекоп s, и автомобильные подъемы.
Q&A
1. Как выбрать?
Пожалуйста определите размер, ширину, напряжение тока, силу и скорость вращения на холостом ходе диаметра необходимых моторов, квадратных метров панелей солнечных батарей/зеркал, расположения тех панелей солнечных батарей/зеркал.
2. Смог я взять образцы для того чтобы испытать качество и рынок заранее?
Конечно, радушный взять образцы для того чтобы испытать наши качество и обслуживание.
3. Что общая стоимость для образцов?
Полный образец cost= образца стоил + перевозка.
Мы передадим вам самая лучшая грузя цена после того как вы выберете соответствующие приводы slewing.
4. Как вы грузите образцы?
Рассмотрение количества образца не большое, мы поддерживает образцы корабля EMS, TNT или Federal Express
5. Что ваше количество минимального заказа?
1 набор
6. Что ваш срок поставки?
Для стандартных образцов: 0~15 дней; для заказов серии: в течение 25~40 дней.
