Подробная информация о продукте:
|
| Модель нет.: | 17 дюймов slewing шестерня | Сырье: | 50Mn, 42CrMo |
|---|---|---|---|
| Открытость: | Закрыто | Вес: | 320 килограммов |
| Коэффициент: | 102:1 | Применение: | Солнечная система слежения |
| MOQ: | One piece | Грузя путь: | морским путем, воздух, срочный, поезд |
| Выделить: | Привод ряда оси шестерни червя двойной,Двойная ось сразила привод 17 дюймов,Шестерня червя сразила привод 17 дюймов |
||

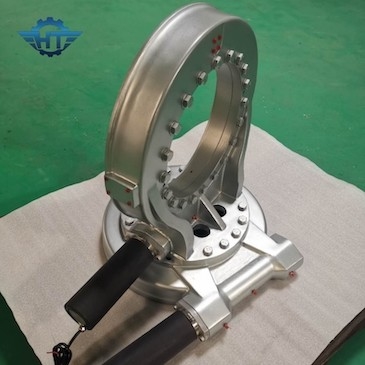

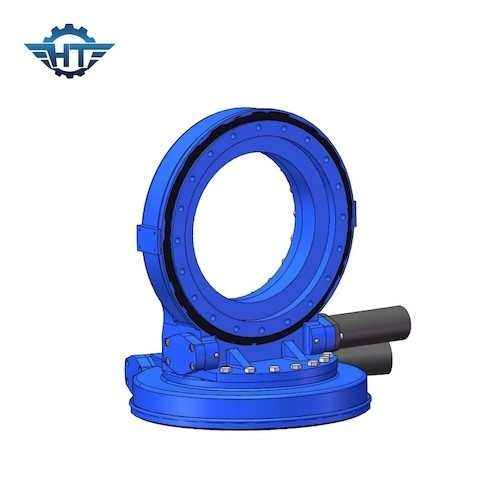

Зубчатая передача Slewing оси шестерни червя двойная с электрическим двигателем для солнечной системы слежения
Описание зубчатой передачи Slewing
Привод slewing коробка передач которая может безопасно выдержать радиальное и аксиальные нагрузки в то же время и передать низкоскоростной вращая вращающий момент. Вращение может находиться на одиночной оси или на множественных осях. Собран привод slewing от шестерней, червей, уплотнений, снабжений жилищем, и моторов и других вспомогательных компонентов. Закрытый тип привода slewing обычно использован в солнечной системе слежения потому что для этого нужно быть использованным outdoors на по крайней мере 25 лет жизни поля. Мы можем также выбрать соответствующий электрический двигатель или гидравлический мотор согласно вашим техническим требованиям.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Особенности
1. по часовой стрелке и вращение против часовой стрелки
2. Ранг защиты IP66 для предотвращения воды и пыли
3. Типы SE, VE и SDE приводов slewing соотвествуют различных применений.
Приводы slewing оси VE вертикальные одиночные главным образом приложены в солнечной системе слежения, параболистической concertrated силе, пока aixs SE горизонтальные одиночные slewing приводы приложены в солнечных системе слежения, строительной технике и ветротурбинах. Приводы slewing оси SDE двойные использованы в PV, CSP, CPV, спутниковой антенне и блюдах Стерлинга.
