Подробная информация о продукте:
|
| Открытость: | Закрыто | Модель: | SDE7» |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | Форма передачи: | Шестерня червя |
| Отслеживать точность: | 0,15 градуса | Шаг: | один шаг |
| Эффективность: | 40% | Стандартный цвет: | Серебряный серый цвет |
| Выделить: | Вертикальный горизонтальный гидравлический привод ряда,двигатель червя мотора 24V,Сразил двигатель 24V |
||

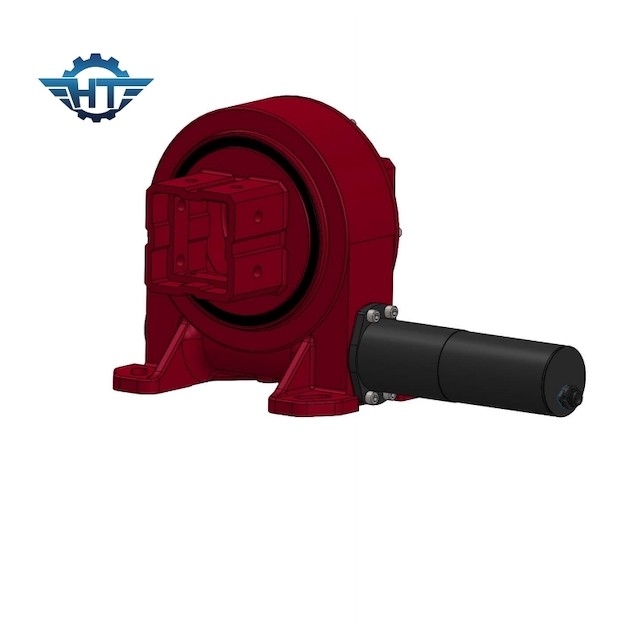

Шестерня Slewing червя и колеса червя, вертикаль и горизонтальный отслеживать для отслежывателей PV
Описание шестерни Slewing
Привод slewing составлен охватывает червя, шестерню, червя компакта etc. дома роторные приводы охарактеризованы их плотностью наивысшей мощности. Зубы шестерни червя обеспечивают передачу вращающего момента к кольцу slewing. Этот дизайн особенно соответствующий для применений требуя высокого вращающего момента и ограниченного космоса установки, как шестерни управления рулем на шасси крана, других грузовых автомобилях, нагружая кранах или аграрных машинах. Они могут быть также идеальным решением в различных формах солнечной системы слежения.
| Название продукта | Привод Slewing SDE7 |
| Вращающий момент выхода | 980 N.m; 723 ft.lbs |
| Вращающий момент максимальныйа выпуск продукции | 1938 N.m; 1429 ft.lbs |
| Опрокидывать вращающий момент момента | 7000 N.m; 5163 ft.lbs |
| Удержание вращающего момента | 13200 N.m; 9736 ft.lbs |
| Статическая осевая оценка | kN 133,20; 29943 lb |
| Статическая радиальная оценка | kN 53; 11977 lb |
| Динамическая осевая оценка | kN 31,90; 7171 lb |
| Динамическая радиальная оценка | kN 27,91; 6274 lb |
| Альтернативы мотора | Мотор 12V/24V; Stepper мотор; Безщеточный мотор |
| Применения | Двойная ось; Одиночная ось; CPV/HCPV; Солнечное блюдо; Параболистический; Солнечная башня |
| Особенность применения | Солнечная система слежения, промышленное машинное оборудование |
| Метр солнечной системы квадратный | вверх по панелям солнечных батарей tp 30㎡ PV |
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применение
Привод slewing или подшипник slewing вращающая часть которая может принести нагрузку медленного вращения. Продукты серии SE вообще использованы для горизонтальной установки, и использованы в традиционной механической системе поля, производства электроэнергии Fresnel в поле света и жары, и системе слежения пологого откоса одиночной фотовольтайческой. Серия VE вообще использована для вертикальной установки, использованный в системе слежения плоской одно-оси фотовольтайческой, система слежения склонной одно-оси фотовольтайческая, небольшой тип солнечная термальная система слота, серия SDE вообще использована для применений которые вращают и в горизонтальных и вертикальных направлениях, как система систем башни солнечная термальная, система слежения двойной оси солнечная.
