Подробная информация о продукте:
|
| Модель: | 5 дюймов | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Эффективность: | 40% | Применение: | Отслежыватели двойной оси солнечные |
| Место происхождения: | Changzhou, Китай | Уровень шума: | ≤60dB |
| Рабочая температура: | -20℃~+120℃ | Напряжение тока выхода: | 24V |
| Выделить: | slew drive motor,slewing ring gear |
||

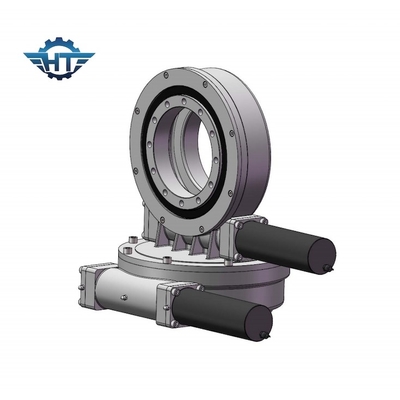

Коробка передач привода ряда SDE, небольшая отрицательная реакция с Nema для солнечного завода и спутниковая антенна
Описание коробки передач привода ряда SDE
привод slewing Двойн-оси конструируя с приводом 2 осей в то же время. Это больше контактировать зуба и двойного вращающего момента выхода чем привод slewing серии SE. Этот продукт имеет длинную историю, технологический прочесс очень зрел теперь.
Рабочие параметры модели SDE
| Рабочие параметры модели SDE | ||||||||||
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 682 kg |
Преимущества
1. лучшее защитное представление
2. Уплотнение масла может предотвратить тавот протекая эффектно
3. Уплотнение масла рамок держит форму и напряжение и гарантирует непрерывный и эффективный ход части передачи.
4. Уплотнение масла высоко жар-сопротивляющся и носк-сопротивляющся представлению.
