Подробная информация о продукте:
|
| Модель: | 9 дюймов | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Эффективность: | 40% | Тип: | Двойная ось |
| Применение: | солнечная энергия | Обслуживание OEM: | Доступный |
| Место происхождения: | Changzhou, Китай | Водитель: | двигатели 24 В постоянного тока |
| Выделить: | slew drive motor,slewing ring gear |
||

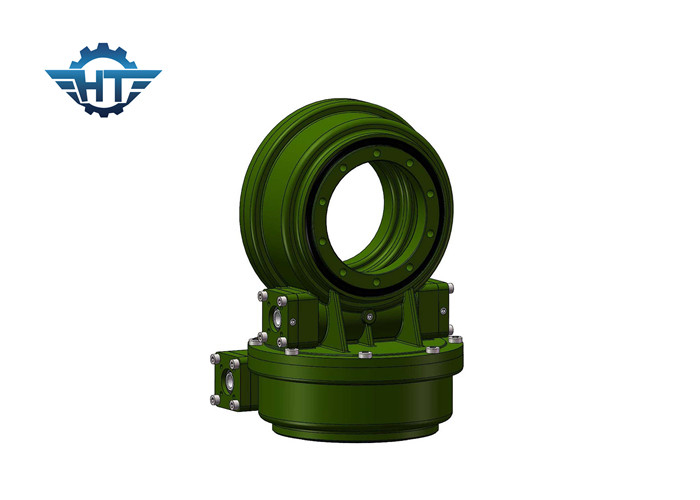

Привод Slewing оси SDE9 QT материальный двойной с электрическими планетарными моторами 24VDC
Двойное описание привода Slewing оси
Привод slewing коробка передач которая может безопасно держать радиальный и аксиальная нагрузка, так же, как передает вращающий момент для вращать. Вращение может находиться в одиночной оси, или во множественных осях совместно. Приводы Slewing сделаны путем изготовлять передачу, подшипники, уплотнения, снабжение жилищем, мотор и другие вспомогательные компоненты и собирать их в коробку передач Únished. Привод Slewing получает широкое применение в модульных трейлерах, кранах, оборудовании самосхвата тимберса, воздушной рабочей платформе, solartracking системах энергии ветра систем, привод Slewing etc. соответствующий для районов высоко-широты и eÜciency производства электроэнергии будет увеличено над 35%, которое signiÚcantly улучшают effciency системы поколения солнечной энергии. Для системы слежения горизонтальной одно-оси солнечной, главный вал панели солнечных батарей отрегулирует угол точно для того чтобы отслеживать угол склонения. Этот вид привода slewing только приложен для низкого района широт. Путем принятие подшипника slewing как свой компонент ядра, привод slewing может принести осевую силу, радиальную силу и опрокидывать момент одновременно. Привод Slewing получает широкое применение в солнечных системах слежения. Солнечная система слежения разделена в систему слежения горизонтальной одно-оси солнечную, опрокинутый отслежыватель одно-оси и систему слежения двойной оси солнечную. Приводы slewing которые использованы в солнечных системах слежения главным образом одиночная ось (серия SE), двойная ось (серия SDE) и вертикальный тип (серия VE). И самые общие используемые модели SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Как выбрать свойственный размер приводов slewing?
Выбирать свойственный размер приводов slewing во избежание от единственных недостатка представления или остатка представления сыграть важную роль в достигать рентабельных решений.
Пожалуйста дайте нам следующую информацию для того чтобы выбрать соответствующий привод slewing:
1. применение
2. toque выхода требовал. Если вы не имеете ясную идею этих данных, то как раз скажите нам нагрузку, например, вес панелей и кронштейнов на нашем приводе slewing.
3. размеры нагрузки и самый большой ветер в вашей зоне в прошлых 10 летах которые использованы для того чтобы высчитать если привод, то мы порекомендовали смогли принести нагрузку maxium когда там приходят большой ветер.
4. скорость ведомого вала вы требовали которые поможет нам порекомендовать соответствующие моторы для вас.
5. другие информации как требование etc отрицательной реакции, ранга IP
