Подробная информация о продукте:
|
| материал: | 50Mn, 42CrMo | Номер модели: | SDE12 |
|---|---|---|---|
| OEM: | Доступный | Применение: | система слежения за солнцем |
| Оценка IP: | IP67 | Ввод напряжения: | DC 24V |
| Рабочая температура: | -20℃ к +120℃ | Располагать точность: | <0.01° |
| Выделить: | slew drive motor,worm gear slew drive |
||

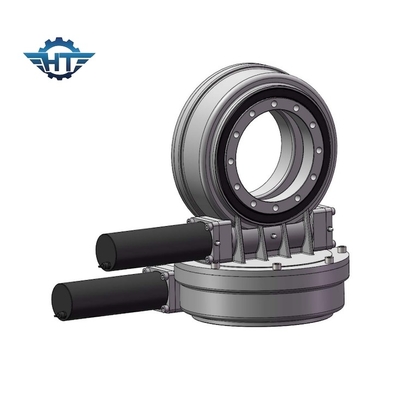

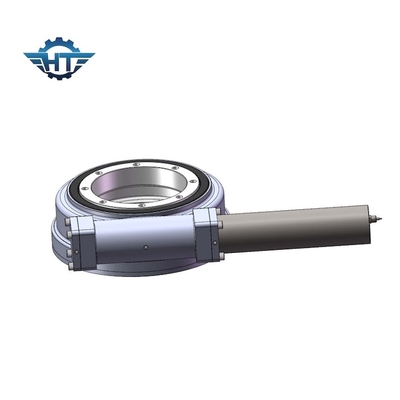

Ось NEMA34 высокой точности двойная сразила коробку передач привода для нагрузки держа солнечную систему слежения
Описание коробки передач привода ряда NEMA34
Наш привод slewing приведен в действие с технологией червя часов для максимального вращающего момента шестерни и самого ровного вращения. Типичные применения привода ряда включают солнечную индустрию, краны тележки, подъемы человека, и общего назначения оборудование, гидравлические приложения, оборудование инструмента масла, морские краны, обработчики автошины, землекопа s и автомобильные подъемы, но приводы ряда использованы в много других применений требуя удерживания нагрузки и вращательной возможности. Мы предлагаем различные модели привода ряда с различными емкостями нагрузки момента. Стандартные приводы ряда приспособлены с открытым снабжением жилищем и одиночным само-запирая валом червя часов. Как только входной сигнал источника питания возвращен в нейтраль, вал червя запрет нагрузку в положение без требования любого внешнего устройства торможения.
Привод ряда может быть с шестерней червя, шестерней шпоры, коническим зубчатым колесом. И также для внутреннего кольца slewing, может быть кольцом slewing шарика одно-строки, и также может быть кольцом slewing шарика двух-строки. Одно с двух-строкой может принять очень больше нагрузки. Его можно выбрать зависел от вашего применения.
Двойные рабочие параметры привода ряда оси
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Преимущества
1. Точность: меньше чем 0,1 градуса
2. Само-запирать
3. Оценка IP: IP66
4. Высокая точность для того чтобы позволить автоматическому сопровождению цели системы полно в образе более высокой точности
5. Достигнуть приблизительно 45% больше выходной мощности чем фиксированная устанавливая система
6. легкие установка и регуляция
7. легкое обслуживание
Двойной привод ряда оси
Самое общее применение привода slewing для двойных приводов slewing оси отслежыватели двойной оси солнечные. Двойная система слежения оси вид источника питания который может держать панель солнечных батарей смотреть на солнце в любое время и делать солнечный свет облучить панель солнечных батарей вертикально в любое время. Двойной привод кольца ряда оси может улучшить отслеживая точность и эффективность производства электроэнергии которая значит двойной привод ряда оси может создать эффективное и надежное решение в одиночном приводе. Двойную ось сразила приводы для CPV можно установить горизонтально, вертикально, или на осях сочетания из множественных.
Как выбрать свойственный размер приводов slewing?
Выбирать свойственный размер приводов slewing во избежание от единственных недостатка представления или остатка представления сыграть важную роль в достигать рентабельных решений.
Пожалуйста дайте нам следующую информацию для того чтобы выбрать соответствующий привод slewing:
1. применение
2. toque выхода требовал. Если вы не имеете ясную идею этих данных, то как раз скажите нам нагрузку, например, вес панелей и кронштейнов на нашем приводе slewing.
3. размеры нагрузки и самый большой ветер в вашей зоне в прошлых 10 летах которые использованы для того чтобы высчитать если привод, то мы порекомендовали смогли принести нагрузку maxium когда там приходят большой ветер.
4. скорость ведомого вала вы требовали которые поможет нам порекомендовать соответствующие моторы для вас.
5. другие информации как требование etc отрицательной реакции, ранга IP
