Подробная информация о продукте:
|
| Коэффициент шестерни: | 31:1 | Материал: | Литое железо |
|---|---|---|---|
| Модель: | SDE3 | Способ установки: | Фланец |
| Рабочая температура: | -40℃~+120℃ | Скорость ведомого вала: | <1 rpm |
| Название продукта: | Вертикальный привод Slewing | Уровень защиты: | IP66 |
| Выделить: | worm gear slew drive,slewing ring gear |
||

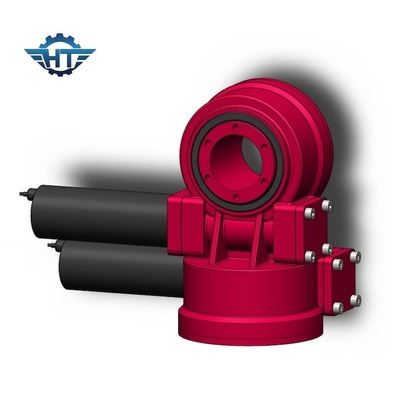

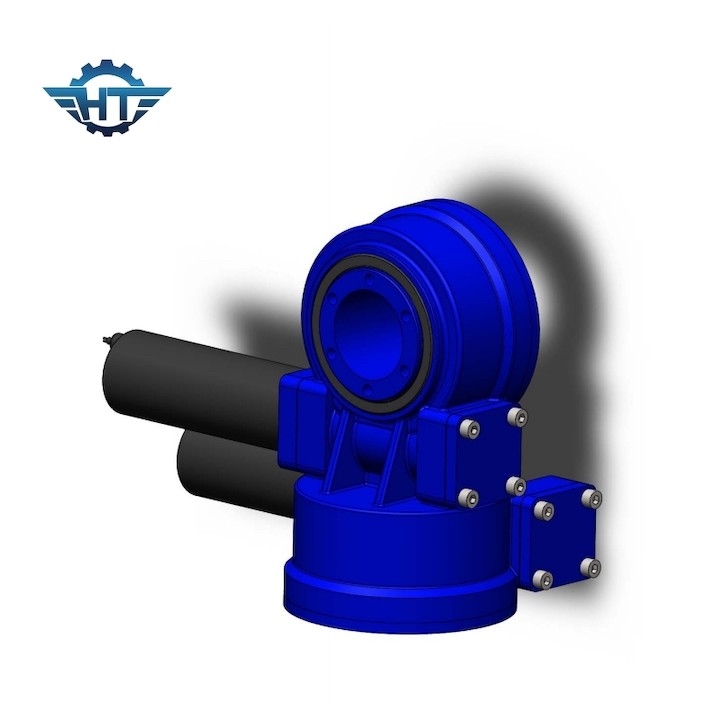

Коробка передач привода Slewing высокой точности SDE3 для системы слежения двойной оси солнечной
Описание привода Slewing высокой точности SDE3
Сразил приводы используйте для одновременной передачи осевых и радиальных сил так же, как передачи опрокидывать моменты. Приводы Slewing состоят из червя конверта, цепляя шестерни, гидравлических или электрических водителей, и совершенно закрытого снабжения жилищем. Вся из наших серий конструированы с шестерней червя часов.
Технические данные привода Slewing модели SDE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Особенности
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Охватывать внутренность привода червя
3. Multi контакт зуба для обеспечения высокой нагрузки
4. Само-запирать функцию
Применение
Двойные приводы slewing оси использованы в отслежывателях двойной оси солнечных, heliostats, жаре башни сконцентрировали генераторы, сконцентрированное photovoltaics (CPV), генератор блюда и спутниковую антенну.
1. привод slewing для системы слежения двойной оси солнечной
2. привод slewing для спутниковой системы слежения
3. привод slewing для системы слежения PV концентрата
Q&A
1. Как могу я выбрать?
Пожалуйста определите размер, ширину, напряжение тока, силу и скорость вращения на холостом ходе диаметра колеса необходимых моторов.
2. Смог я взять образцы для того чтобы испытать качество и рынок заранее?
Конечно, радушный взять образцы для того чтобы испытать наши качество и обслуживание.
3. Что общая стоимость для образцов?
Полный образец cost= образца стоил + перевозка
Мы передадим вам самая лучшая грузя цена после того как вы выберете соответствующие моторы шестерни
4. Как вы грузите образцы?
Рассмотрение количества образца не большое, мы поддерживает образцы корабля EMS, TNT или Federal Express
5. Что ваше количество минимального заказа?
10 наборов после того как подтверженные образцы
6. Что ваш срок поставки?
Для стандартных образцов: в пределах 7days; для заказов серии: в течение 25 дней.
