Подробная информация о продукте:
|
| Модель: | SE14 | Коэффициент шестерни: | 85:1 |
|---|---|---|---|
| Эффективность: | 40% | Цвет: | RAL 9006 или как спрошено |
| Применение: | Отслежыватели одиночной оси и двойной оси солнечные | Водитель: | Мотор |
| Гарантия: | 5~10 лет | Особенность: | Длинная жизнь |
| Выделить: | Отслежыватели высокой точности солнечные сразили привод,Солнечный привод ряда отслежывателей SE14,привод ряда 680 kN солнечный |
||

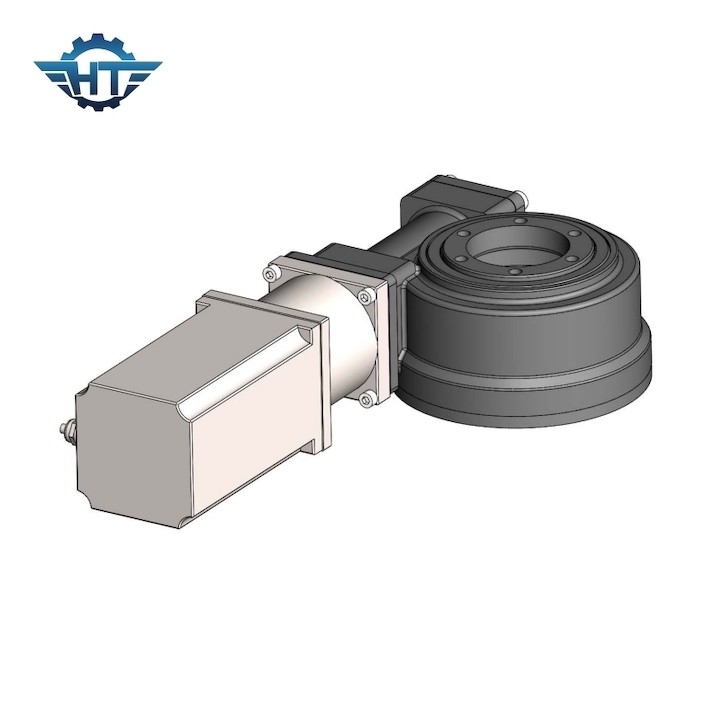

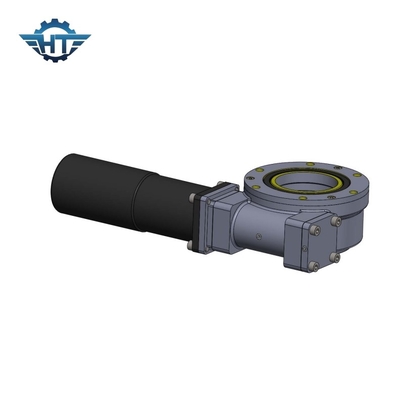

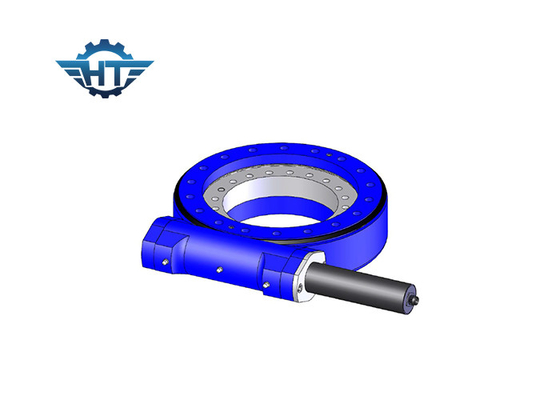

Коэффициент 85 шестерни SE14/1 привод ряда высокой точности для отслежывателей одиночной оси и двойной оси солнечных
Описание привода ряда высокой точности
Привод червя Slewing состоит из шестерни червя, вала червя, снабжения жилищем, подшипника, мотора и так далее. Мотор управляет валом червя, червем и охватывает червя и шестерня включена увеличить вращающий момент, стабилизированный и надежный. Привод Slewing может вытерпеть больше аксиальной нагрузки, радиальную нагрузку и момент опрокидывать. Turntable или рамка вращают на азимуте и высоте управляемых путем slewing привод.
Таблица представления SE14
|
Модель |
горизонтальный привод червя 14 дюймов |
|
Коэффициент |
85:1 |
|
Ранг IP |
IP66 |
|
Вращающий момент требуемой производительности |
kNm 44 |
|
Опрокидывать вращающий момент |
kNm 135 |
|
Аксиальная нагрузка |
kN 680 |
|
Радиальная нагрузка |
kN 230 |
|
Удержание вращающего момента |
kNm 68 |
|
Эффективность |
40% |
|
Точность |
° ≤0.1 |
|
Само-запирать |
Да |
|
Вес |
62 kg |
|
Работая температура |
-30~+120 ℃ |
Рабочие параметры модели VE
|
Рабочие параметры модели VE |
||||||||||||
|
Модель |
Вращающий момент требуемой производительности (N.m) |
Держащ вращающий момент (kN.m) |
Опрокидывающ вращающий момент (kN.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Коэффициент |
Эффективность |
Точность (Степень) |
IP |
Работая Tep (℃) |
Само-запирать |
Вес (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Да |
251 kg |
Применение
Типичные применения включают солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы.
Больше чем 10 различных размеров, старт с 3' размер до 25" размер дюйма, среди их 5", 7", 9" 12", 14", 17", 19" и 21". Они и широко использованы в солнечных системах слежения (PV, CPV, HCPV и heliostat) и регулярных кораблях, как подъемы человека, краны тележки, так же, как модульные корабли.
