Подробная информация о продукте:
|
| Модель: | 7 дюймов | Коэффициент шестерни: | 57:1 |
|---|---|---|---|
| Применение: | Система слежения Солнца | Водитель: | Двигатель 220 В переменного тока/380 В переменного тока/24 В постоянного тока |
| Гарантия: | 5~10 лет | Сертификат: | ISO9001, CE |
| установка: | Вертикаль | Червь: | Червь конверта |
| Выделить: | worm drive gearbox,worm gear slewing ring |
||

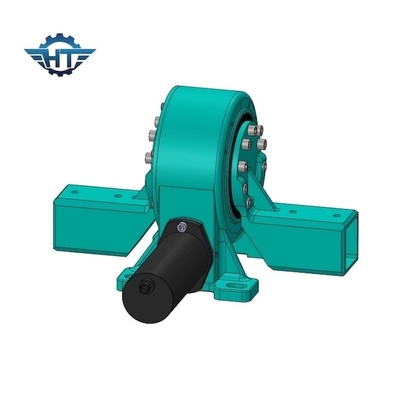

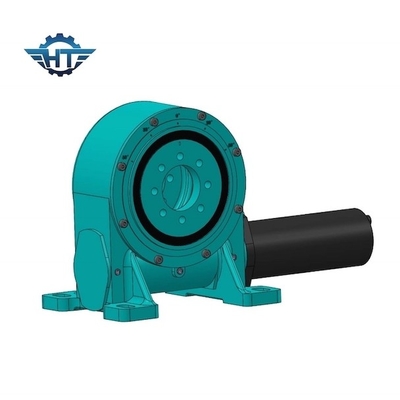

Привод Slewing оси высокого вращающего момента одиночный с электрическим двигателем для системы слежения Солнца
Одиночное описание привода Slewing оси
SE заключил приводы slewing теперь самый популярный тип в рынке который может помочь привести движение в действие в машинном оборудовании как ветротурбины, военном оборудовании, землекопе s и также в экологически чистой энергии как солнечные отслежыватели, concertrated станциях солнечной энергии, в addtion, смог быть также примениться в других зонах как медицинское оборудование, лесохозяйство, организация сбора и удаления отходов и промышленные позиционеры. Снабжение жилищем полно помещают все компоненты привода как двойное охватывать gearset червя, планетарная передача, и подшипник turntable так, что они будут иметь полную защиту от элементов. Закрытый привод также выгоден если вы устанавливаете внутрь для того НОП не увидеть что части в motionto избегают повредить для того чтобы расположить работников.
Приводы slewing SE идеальны для работ которые требуют и нагрузк-удержания и вращательного вращающего момента от такой же коробки передач. Полн-закрытое приходит с технологией червя часов Hangtuo запатентованной, или приводами конуса и двойными охватывать gearsets червя где требуется, для максимальных нагрузк-удержания и эффективности. Каждый размер rigorously испытан для надежного представления типы ряд от 1 дюйма до 25 дюймов которые производящ 1.8kNm к 89kNm удержания вращающего момента, 0.3Nm к 21kNm вращающего момента выхода, 1 kNm к kNm 346 переворачивать емкость нагрузки момента, и коэффициентов уменьшения коробки передач 31:1 до 150: 1.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Установка
Вертикальная установка
Посоветовано установить приводы slewing ссылаясь на рисуя внешнюю сторону в солнечных применениях для лучшей защиты.
Для других применений, устанавливая направления будут основаны на оценке уровня защиты и будет лучшее для лучшей защиты.
Горизонтальная установка
Посоветовано установить приводы slewing перевернутые на оси азимута в солнечных применениях для лучшей защиты и добавить защиту для оси высоты.
Для других применений, устанавливая направления будут основаны на оценке уровня защиты и будет лучшее для лучшей защиты.
