Подробная информация о продукте:
|
| Модель: | вертикальные 9 дюймов | Коэффициент шестерни: | 61:1 |
|---|---|---|---|
| Применение: | Солнечная система слежения | Место происхождения: | Changzhou, Китай |
| Мотор: | 24VDC | Сертификат: | ISO9001, CE |
| установка: | Вертикаль | Обслуживание: | 1 год |
| Цвет: | Как спрошено | ||
| Выделить: | worm gear slewing ring,worm gear motor |
||

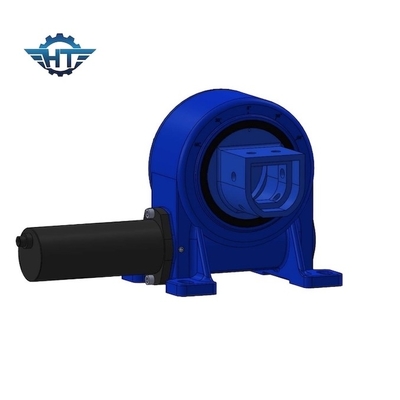

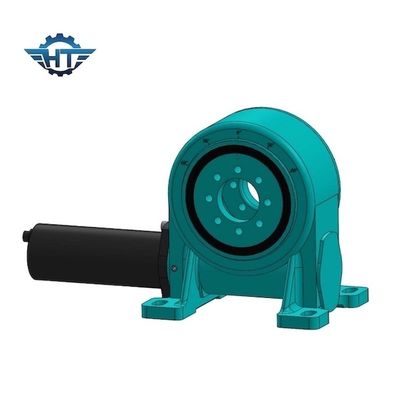

Заключенная шестерня червя снабжения жилищем IP66 сразила привод с моторами DC 24V для солнечной системы слежения
Описание привода ряда шестерни червя
Привод slewing шестерни червя новый сериал продукта slewing, также названный как slewing редуктор. Он составлен червя, шестерни, снабжения жилищем, переходника мотора, крышки конца и других компонентов. Путем принятие для того чтобы охватить червя как свой компонент ядра, приводы slewing имеют высокую осевую силу, радиальную силу и опрокидывать одновременно и отрицательная реакция момент также лучшая. Сравнивающ с нормальным приводом slewing, привод slewing шестерни червя имеет преимущества лучшего защитного представления, большего вращающего момента передачи, лучшего сопротивления удара и длинного срока пригодности.
Slewing шестерни червя получает широкое применение в относительно роторных частях поля машинного оборудования и солнечной энергии как солнечная система слежения, роторное шасси воздушного работая машинного оборудования, крана тележки, сверла утеса, сверля машины, схватывая деревянную машину, машина прессформы кода.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Преимущества
1. Конструированный на длинная жизнь и соответствующий для работы в трудных условиях окружающей среды.
2. Adopt охватить червя
3. Различные размеры доступные, включая подгонянный.
4. Легкий к установке и гарантии продукта.
5. Служба технической поддержки всей жизни
