Подробная информация о продукте:
|
| Модель: | 5 дюймов | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Применение: | Косая солнечная система слежения | Место происхождения: | Changzhou, Китай |
| Водитель: | Электрические двигатели | Сертификат: | ISO9001, CE |
| установка: | Вертикаль | Обслуживание: | свободный |
| Цвет: | Как спрошено | Отрицательная реакция: | <0.1° |
| Выделить: | worm drive gearbox,worm gear motor |
||

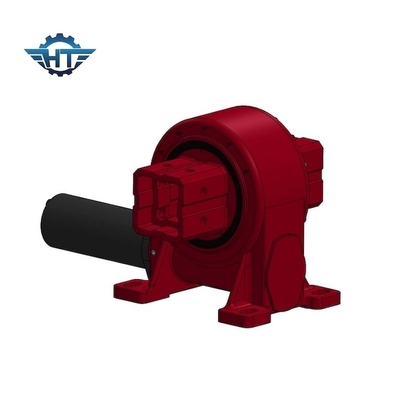

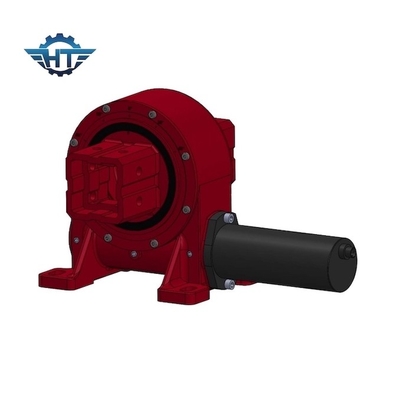

Горизонтальная установленная небольшая коробка передач привода червя для опрокинутой и косой солнечной системы слежения
Небольшое описание коробки передач привода червя
Что привод Slewing?
Привод slewing (или сразил привод для краткости) законченное, готовый для установки системы которая состоит из кольца slewing шарика или ролика (подшипника), червя, и совершенно закрытого снабжения жилищем. Его можно подгонять с гидравлическими или электрическими планетарными коробками передач с дискретной рангом IP основанной на различных применениях и покупательском спросе.
Оно имеет особенности защиты от коррозии, высокой нагрузки, и высокой точности.
Slewing шестерни червя получает широкое применение в относительно роторных частях поля машинного оборудования и солнечной энергии как солнечная система слежения, роторное шасси воздушного работая машинного оборудования, крана тележки, сверла утеса, сверля машины, схватывая деревянную машину, машина прессформы кода.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Главные особенности
1. Неограниченные вращая угол и ряд
2. Обеспечьте самую эффективную передачу наивысшей мощности и вращающего момента возможных
3. Совершенно заключенное и загерметизированное снабжение жилищем выдерживает жесткие окружающие среды и безопасность повышений
