Подробная информация о продукте:
|
| Модель: | VE5 | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Применение: | Солнечные отслежыватели | Место происхождения: | Changzhou, Китай |
| Водитель: | Мотор планетарной шестерни | Сертификаты: | ISO9001, CE |
| Установка: | вертикальный, горизонтальный | Обслуживание: | Свободный |
| Цвет: | как спрошено | Отрицательная реакция: | 0,15 градуса |
| Выделить: | Вертикальный низкоскоростной привод Slewing мотора,Привод ISO9001 Slewing мотора,Электрический привод ряда ISO9001 |
||

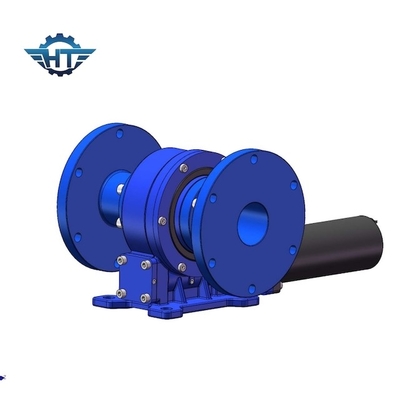

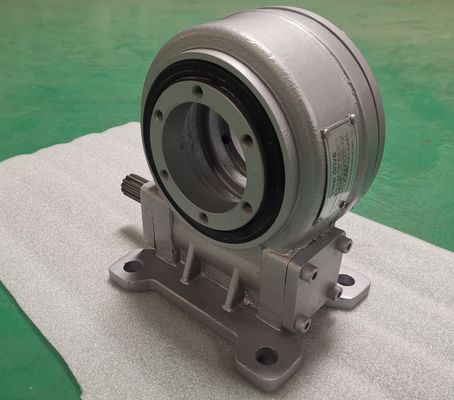

Вертикальный низкоскоростной привод Slewing, IP66 5 дюймов для небольшой земной устанавливая системы
Низкоскоростное описание привода Slewing
Роторный редуктор может выдержать большую осевую силу, радиальную силу и момент наклонять, и может управлять turntable или кронштейном для того чтобы вращать горизонтально и на углах тангажа. Польза зубчатого колеса привода червя достигнуть торможения. Управленный мотором, червь управляет наружным кольцом подшипника slewing для того чтобы вращать, наружное кольцо выводит наружу вращающий момент через фланец, и внутреннее кольцо подшипника slewing зафиксировано в основании. Оно использован в структурном дизайне солнечных отслеживая кронштейнов, управляя системой производства электроэнергии для того чтобы отслеживать эффективность поколения солнечной энергии, и строительной техникой управляя 2 относительно вращая объектами для того чтобы повернуть 360 градусов по желанию.
| Модель | VE5 | Место происхождения | Changzhou, Китай |
| Бренд | HT | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 600 N.m |
| Опрокидывать вращающий момент момента | 5 k N.m | Удержание вращающего момента | 9,2 k N.m |
| Статическая осевая оценка | 16 KN | Статическая радиальная оценка | 27 KN |
| Динамическая осевая оценка | 8 KN | Динамическая радиальная оценка | 14 KN |
| Коэффициент шестерни | 37:1 | Эффективность | 40% |
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Солнечная trackering система
Как чистая и возобновляющая энергия, солнечная энергия была использована больше и больше, особенно отслеживая фотовольтайческое производство электроэнергии технология вытекая технология использования солнечной энергии следовать обычной фотовольтайческой технологией производства электроэнергии.
Солнечная система слежения может держать фотовольтайческие панели смотреть на солнце как можно больше, увеличивать производство электроэнергии солнечных фотовольтайческих модулей, эффективного для уменьшения стоимости инвестирования фотовольтайческой системы производства электроэнергии, и улучшает норму использования солнечных фотовольтайческих модулей. Структура передачи используемая для того чтобы соединить силовое оборудование и фотовольтайческую панель в традиционной фотовольтайческой системе имеет недостатки сложной структуры и высокой цены.
