Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | SDE7» |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | Круг обязаностей: | 30 лет |
| Тип: | двойная ось | Стандартный цвет: | RAL9006 |
| Устанавливая болты: | 6*M10 | Код HS: | 84834090 |
| Выделить: | Двойной привод Slewing оси SDE7,планетарная коробка передач привода Slewing мотора 12V,Привод ряда шестерни червя SDE7 |
||

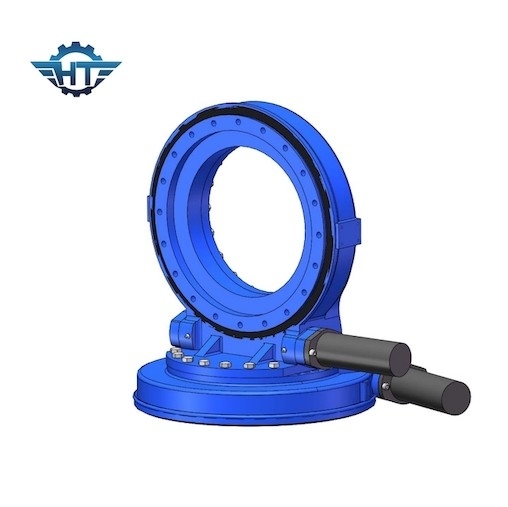

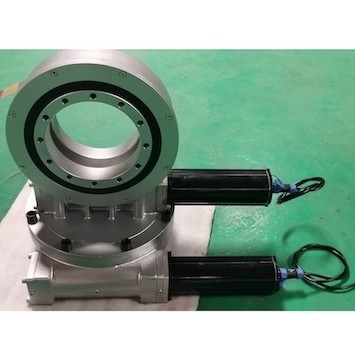

Двойная коробка передач привода Slewing оси SDE7 с планетарными моторами 12V для солнечного отслежывателя
Двойное описание привода Slewing оси
2 архитектуры общего привода и контроля для отслежывателей двойн-оси: распределенный привод и соединенный привод. Независимо от дизайна, привод slewing несомненно центральный компонент блока управления. Точность и ригидность привода slewing близко связаны с безопасной работой системы.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Электрические параметры мотора шестерни
| Данные по мотора | Планетарные данные | ||
| Расклассифицированное напряжение тока | 24VDC | Коэффициент | 398:1 |
| Расклассифицированное течение | 1.3A | Вращающий момент выхода | 43Nm |
| Проектная скорость | 800Rpm | Скорость ведомого вала | 2Rpm |
| Защищенный вровень | IP55/65/66 | Шум | <60db> |
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
