Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Само-замок: | Да |
|---|---|---|---|
| Опрокидывать вращающий момент: | 54,4 кНм | Удержание вращающего момента: | 40,5 кНм |
| Применение: | КРАНЫ | Место установки: | Система слежения Солнца |

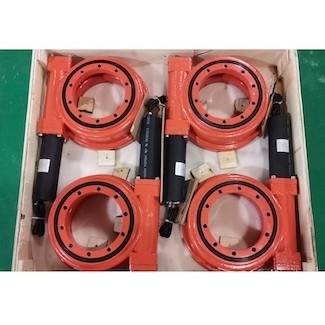

| Упаковка: | Переклейка | МОТОР: | Мотор AC |
| Выделить: | Привод ряда шестерни червя IP66 SE12,Сразил коробку передач низкоскоростное 50Mn привода,Привод ряда отслежывателя IP66 SE12 солнечный |
||

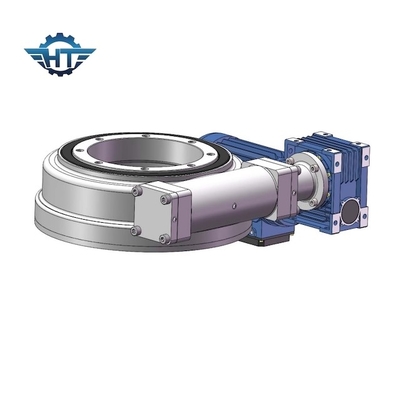

Коробка передач привода ряда IP66 SE12 с высокой точностью и малой скоростью для отслежывателей панели солнечных батарей
Собственная личность IP66 запирая привод Slewing
Привод Slewing (slewing редуктор) чего мы часто вызываем подшипник и червя slewing сочетания из. Новый Н тип продукта, обычно составляемый червя, подшипника slewing, снабжения жилищем, мотора и других частей. В виду того что компонент ядра принимает подшипник slewing, он может принести осевую силу, радиальную силу и переворачивать момент в то же время. Сравненный с традиционными роторными продуктами, роторный привод (роторный редуктор) имеет характеристики простой установки, легкого обслуживания, и сохраняя космоса установки в большей степени. Этот продукт можно широко использовать в строительной технике и новых полях энергии как сверхмощные планшетные тележки, краны контейнера, тележк-установленные краны, корабли воздушной работы, и системы поколения солнечной энергии для патрулей солнца.
Преимущества
Slewing нося изготовитель объяснил что он имеет следующие очевидные преимущества:
Привод slewing может принести осевую силу, радиальную силу и наклонять момент в то же время потому что компонент ядра принимает подшипник slewing. Роторная пара привода легка для установки, легкий для поддержания, и сохраняет космос установки в большей степени.
Структурно, цепляя поверхности зуба роторного привода в линии контакте, которая значительно улучшает величину наибольшей допускаемой нагрузки на опору. Передача ровна и шум небольшой.
В практических применениях, высокая интеграция роторного прибора привода делает ее ненужный для потребителя купить и обработать каждый компонент роторного прибора по-одному, и в определенной степени, она также уменьшает процесс подготовки в начале продукции продукта, таким образом значительно улучшая производительность труда.
Привод шестерни червя и червя имеет характеристики обратный само-запирать, которые могут осуществить обратный само-запирать, т.е., только шестерня червя может управляться червем, только червь не может управляться шестерней червя. Как само-запирая механизм червя используемый в своей тяжелой технике, свой само-запирать обратного может сыграть роль в предохранении от безопасности. Эта особенность делает прибор привода slewing широко используемый в подниматься, воздушная работе и другом оборудовании. Пока улучшающ технологическое содержание главного двигателя, она также значительно улучшает стабильность деятельности и фактор безопасности главного двигателя. Важное воплощение безопасного применения конструкции механического оборудования.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применение
Подшипники кольца slewing можно использовать для широкого диапазона применений. Зоны ряда раскрытия от экскаваторов и кранов, открытой разработки и ветротурбин, к антенне. Другие сферы применения включают проектировать и солнечная систему слежения.
