Подробная информация о продукте:
|
| Модель: | VE7 | Коэффициент шестерни: | 57:1 |
|---|---|---|---|
| Применение: | Сконцентрированные электростанции | Место происхождения: | Changzhou, Китай |
| Водитель: | Планетарный мотор-редуктор 12/24 В постоянного тока | Сертификат: | ISO9001, CE |
| установка: | Вертикаль | Обслуживание: | свободный |
| Цвет: | Как спрошено | Отрицательная реакция: | меньше чем 0,1 градуса |
| Выделить: | worm drive gearbox,worm gear motor |
||

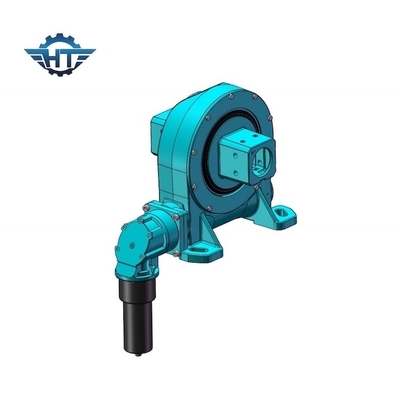

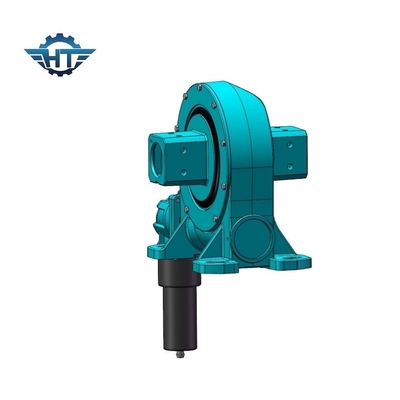

Шестерня червя оси 7 дюймов вертикальная одиночная сразила привод для станций PV и сконцентрированных электростанций
Одиночное описание шестерни червя оси
Функция
Приводы Slewing действуют со стандартной технологией червя, в которой управляют червем на горизонтальном вале действует как водитель для шестерни, вообще, вал электрическим мотором шестерни.
Коэффициент шестерни
Вращение горизонтального червя поворачивает шестерню о перпендикуляре оси к оси винта. Эта комбинация уменьшает скорость управляемого члена и также умножит свой вращающий момент; увеличивающ его пропорционально как уменшения скорости. Коэффициент скорости валов зависит на отношении числа потоков от червя к числу зубов в колесе или шестерне червя.
Червь часов
Наши приводы slewing используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне. Результаты этого увеличенные захвата зуба в больших прочности, эффективности и стойкости.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Параметры
| Модель: | VE7 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 1750 N.m |
| Опрокидывать вращающий момент момента | 5 k N.m | Удержание вращающего момента | 9,2 k N.m |
| Статическая осевая оценка | 34 KN | Статическая радиальная оценка | 58 KN |
| Динамическая осевая оценка | 17 KN | Динамическая радиальная оценка | 38 KN |
| Коэффициент шестерни | 57:1 | Эффективность | 40% |
Применения
солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекоп s, и автомобильные подъемы.
