Подробная информация о продукте:
|
| Структура: | Червь и Wormwheel | Материал: | 42CrMo, QT |
|---|---|---|---|
| Гарантия: | 5 лет | Применение: | Сконцентрированная солнечная башня |
| Размер: | Подгонянный | Цвет: | Подгонянный |
| Мотор: | Stepper мотор | Установка: | Двойная установка оси |
| Выделить: | worm gear slew drive,slewing ring gear |
||

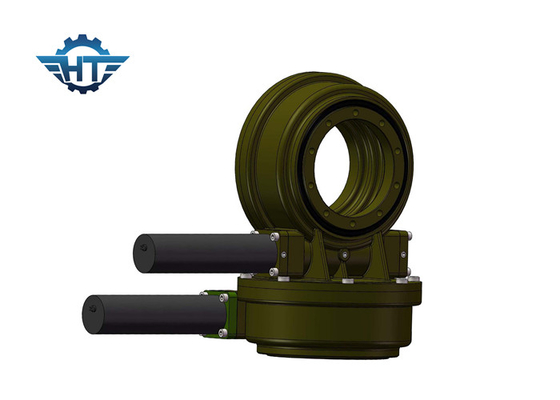

Коробка передач привода ряда оси шестерни червя IP66 двойная для сконцентрированной солнечной башни
Описание привода ряда оси шестерни червя двойное
Привод slewing Hangtuo составлен снабжения жилищем, носить slewing, герметизировать, охватывая червя с некоторыми завершенными запасными частями. Мы можем также произвести электронный мотор и гидравлический мотор используемые для slewing приводы, которые могут движения для направления по часовой стрелке и встречного вращения направления по часовой стрелке.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Применения
Двойной привод ряда оси смог быть приложен в сконцентрированной станци-башне солнечной энергии. Башня CSP принимает двойную структуру танка, и бинарный нитрат использован как средство поглощения и аккумулирования тепла жары. Солнечная энергия собранная широкомасштабным полем heliostat использована для того чтобы хранить жидкое соль, и после этого жидкое соль обменяно с водой согласно посылая инструкции энергосистемы. Произведенная высокая температура и высокий пар давления управляют набором генератора турбины для генерации непрерывной, стабилизированной и schedulable выходной мощности.
