Подробная информация о продукте:
|
| Модель: | Серия VE | Коэффициент шестерни: | 31:1~150:1 |
|---|---|---|---|
| Применение: | Солнечная возобновляющая энергия | Место происхождения: | Changzhou, Китай |
| Мотор: | Электродвигатель/гидравлический двигатель/серводвигатель | Сертификат: | ISO9001, CE |
| установка: | Вертикаль | Обслуживание: | свободный |
| Цвет: | Как спрошено | Отрицательная реакция: | меньше чем 0,1 градуса |
| Выделить: | worm gear slewing ring,worm gear motor |
||

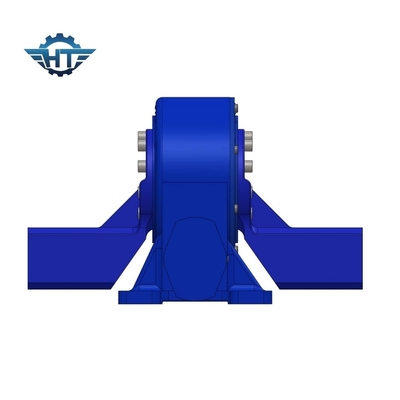

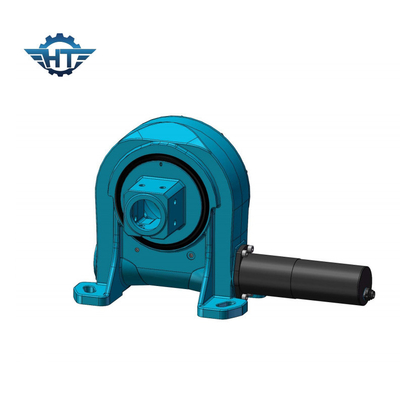

Установленная вертикалью одиночная шестерня червя оси сразила привод для солнечной возобновляющей энергии
Описание привода ряда шестерни червя
Наши приводы slewing приходят в разнообразие модельные размеры от 1 дюйма до 25 дюймов, ряды представления от 0,3 к kNm 21. Мы также имеем приводы slewing различной отрицательной реакции. Приводы хорошо подойдут для применений которые требуют и удерживания нагрузки и вращательного вращающего момента от такой же коробки передач. Их можно также сделать с двойными осями поворота, (поворачивая оси в то же время) или с двойными приводами на такой же оси, (2 модульной резьбы управляя такой же шестерней кольца в одной оси), и могут быть установлены вертикально, горизонтально или оба.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Применения
Slewing редуктор привода можно использовать в случаях требуя полного вращения круга и низкоскоростных требований. Когда необходимо достигнуть большей передачи энергии вращающего момента, передачи движения более высокой точности, или выберите механизм с компактной структурой тела и более высокими требованиями к интеграции, привод slewing хорошее решение.
