Подробная информация о продукте:
|
| Модель: | 7 дюймов | Коэффициент шестерни: | 51:1 |
|---|---|---|---|
| Применение: | спутниковая антенна | Место происхождения: | Changzhou, Китай |
| Водитель: | гидравлический двигатель/серводвигатель | установка: | Вертикаль |
| Цвет: | Как спрошено | Отрицательная реакция: | меньше чем 0,1 градуса |
| Выделить: | worm gear slewing ring,worm gear motor |
||
Большая коробка передач привода ряда шестерни червя размера для антенны высокой точности спутниковой
Описание привода ряда шестерни червя

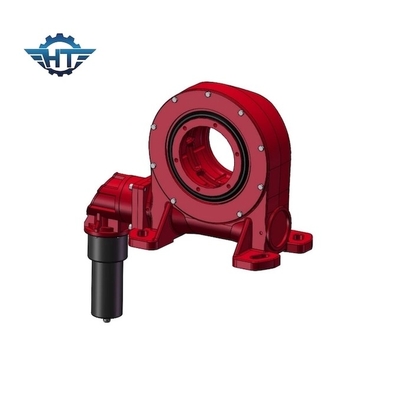

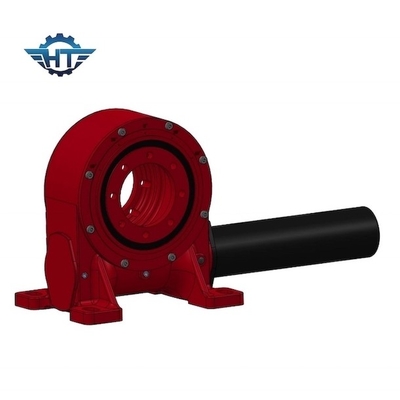

Привод SE14 ряда шестерни червя для спутниковой антенны
Характер продукции
Сразил привод: SE14
Размеры: 900*620*140 mm
Вес: 62 kg
Условие оплаты: ОБМАНЫВАЙТЕ Шанхай
Срок поставки: 10-15 дней
Материал: 50Mn, 42CrMo
Параметры приводов Slewing VE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Применение
Наш привод SE14 slewing приведен в действие с технологией червя часов для максимального вращающего момента шестерни и самого ровного вращения. Типичные применения привода ряда включают солнечную индустрию, краны тележки, подъемы человека, и общего назначения оборудование, гидравлические приложения, оборудование инструмента масла, морские краны, обработчики автошины, землекопа s и автомобильные подъемы, но приводы ряда использованы в много других применений требуя удерживания нагрузки и вращательной возможности. Мы предлагаем различные модели привода ряда с различными емкостями нагрузки момента. Стандартные приводы ряда приспособлены с открытым снабжением жилищем и одиночным само-запирая валом червя часов. Как только входной сигнал источника питания возвращен в нейтраль, вал червя запрет нагрузку в положение без требования любого внешнего устройства торможения.
Привод ряда может быть с шестерней червя, шестерней шпоры, коническим зубчатым колесом. И также для внутреннего кольца slewing, может быть кольцом slewing шарика одно-строки, и также может быть кольцом slewing шарика двух-строки. Одно с двух-строкой может принять очень больше нагрузки. Его можно выбрать зависел от вашего применения.
