Подробная информация о продукте:
|
| Материал: | QT | Гарантия: | 5 лет |
|---|---|---|---|
| Обслуживание: | Дизайн OEM | Поверните ось: | Две оси |
| Цвет: | Серебряный серый цвет | Место установки: | Крыша и поле |
| Упаковка: | Переклейка | Применение: | Двухосевая система слежения за солнцем |
| Выделить: | worm gear slew drive,slewing ring gear |
||

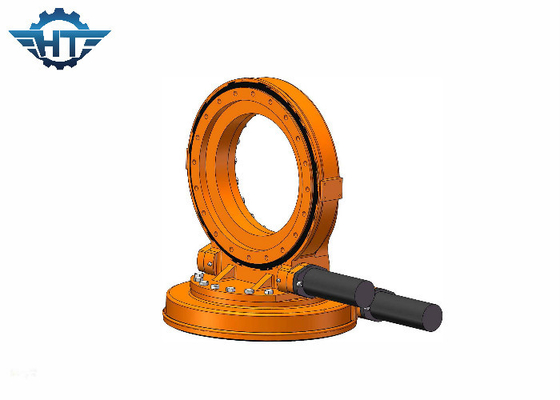

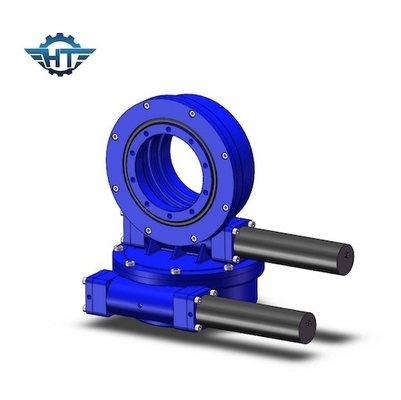

Коробка передач привода ряда длинной жизни и высокой точности для системы слежения двойной оси солнечной
Описание коробки передач привода ряда SDE12
Удержание вращающего момента: 40560 N.m
Статическая осевая оценка: kN 77
Статическая радиальная оценка: kN 190
Коэффициент шестерни: 78:1
Отслеживать точность: ≤ 0,1
Опрокидывать вращающий момент момента: 25000 N.m
Вращающий момент выхода: 5800 N.m
Вес: 160 kg
Привод slewing Hangtuo главным образом состоит из подшипника slewing, шестерни червя, снабжения жилищем и гидравлического или электрического двигателя.
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применение
Закрытые расквартировывая приводы slewing широко использованы в различном проектируя применении как тяжелые транспортеры затяжелителя, кране гавани мобильном, корабле поднимаясь, тележках когтя, кране подъема контейнера, и передвижные краны на козлах, машина шахты, экскаватор, конкретная машина, бумажная машина, так же, как система поколения энергии ветра также используют наш привод slewing.
Когда привод slewing использован в индустрии солнечной энергии, потребители должны выбрать идеальное одно согласно фактической зоне панелей солнечных батарей.
Вообще, привод slewing 3 дюймов соответствующий для системы солнечной энергии приходя с панелью солнечных батарей 3-5㎡, 7 дюймами для панели солнечных батарей ㎡ 10-17, 9 дюймами для ㎡ 18-30, 12 дюймами для 31-45㎡, и 14 дюймами для 46-60㎡.
