Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Гарантия: | 10 лет |
|---|---|---|---|
| Применение: | Одиночной отслежыватели опрокинутые осью солнечные | Поверните ось: | Одиночная ось |
| Обслуживание: | Дизайн OEM | Упаковка: | Переклейка |
| Мотор: | электрический двигатель | Место установки: | Крыша и поле |
| Выделить: | worm gear slew drive,slewing ring gear |
||

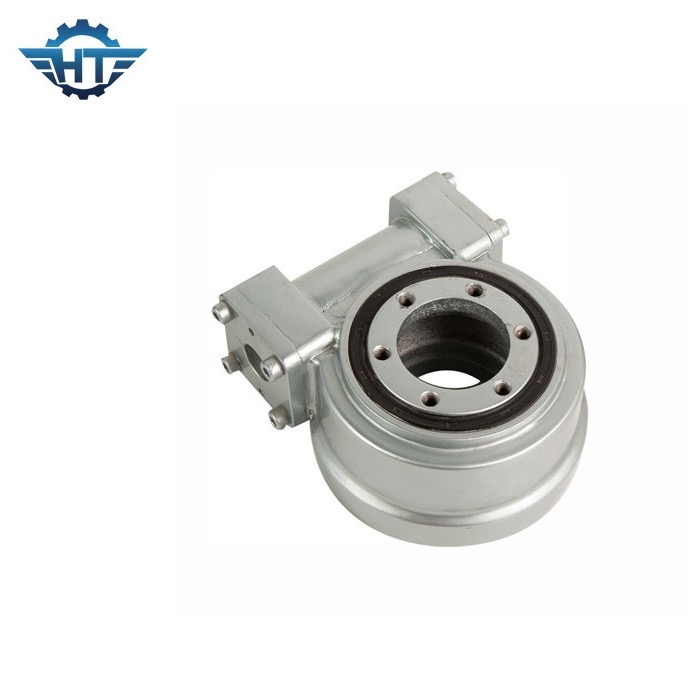

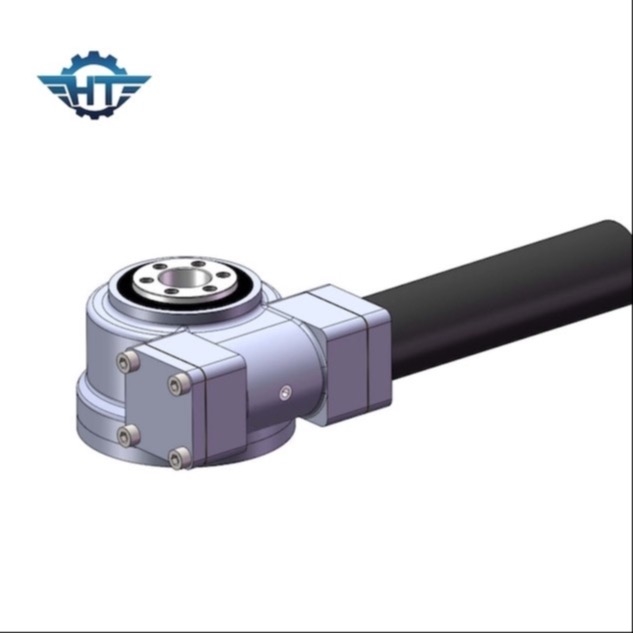

Горизонтальная коробка передач привода ряда для одиночной отслежывателей опрокинутых осью солнечных
Сразил описание коробки передач привода
SE сразил привод хороший выбор когда проект в диких жестких условиях труда и анти--корозии. Он конструирован с шестерней зуба с криволинейной образующей, им увеличит вращающий момент выхода с плавным ходом главной анти--пыльной бури, пользы поля. Привод slewing Hangtuo главным образом состоит из подшипника slewing, шестерни червя, снабжения жилищем и гидравлического или электрического двигателя. Корпоративный с Hangtuo значит непосредственный контакт с опытными техническими специалистами, хорошим советом и удовлетворенными согласованиями. Изменения для того чтобы одеть покупательские спросы можно исполнить стремительно и надежно. Никакое дело вы хотите, чтобы различный переходник одевает для соединения мотора шестерни, длинного вала, и альтернативных крася процесса или цветов. Хорошие документации как чертежи 3D, профессиональное развитие и испытывать прототипа.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Применения
Приводы Slewing можно широко использовать для солнечной системы слежения, CPV, CSP, HCPV, ветротурбины и спутниковой тарелки антенны. Те продукты конструированы на длинная жизнь, работающ в трудных условиях окружающей среды.
Наши преимущества
Быстрые времена реакции
Долгосрочный опыт в управлении умн-процесса для массового производства так же, как в ориентированных на клиент совершенствованих продукциях.
Преимущество продукта
Привод slewing червя часов привода Slewing (закрытого типа, вертикального типа, двойного типа оси, типа точности) основан на подшипнике slewing с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Много контактирующей поверхности зуба конструирована специально для управлять высокой нагрузкой.
Стабилизированное качество
Настроенные критические качественные пункты осмотра, положения итога 9 через завод. Мы настроили критические качественные пункты осмотра, делаем качественные инструкции осмотра контролировать строго в ключевом процессе. Мы используем тарировку датчика высокой точности & измерения.
Испытывать
Предварительный прибор измерения
Измерение должно быть откалибрировано, проверка и только квалифицированный датчик можно использовать.
