Подробная информация о продукте:
|
| Модель: | 5 дюймов | Коэффициент шестерни: | 51:1 |
|---|---|---|---|
| Применение: | Солнечные трекеры | Место происхождения: | Changzhou, Китай |
| Водитель: | Планетарная коробка передач | Установка: | вертикаль |
| Цвет: | как спрошено | Отрицательная реакция: | 0,1 градуса |
| Выделить: | worm gear slewing ring,worm gear motor |
||

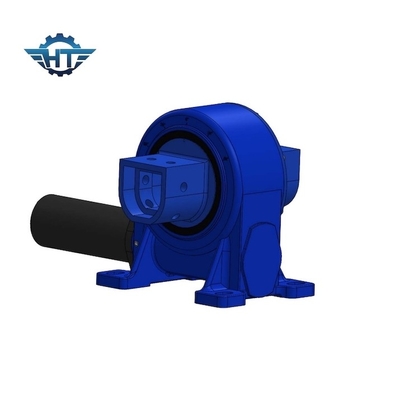

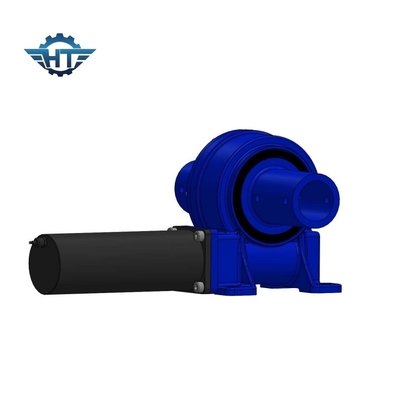

VE5 Модель горизонтально установленный червяк Gear Slew Drive с 24V DC Brushed Gear Моторы для солнечных трекеров
Описание VE5 Slew Drive
Из-за высокого соотношения передач и большого поверхностного контакта между червями и червями, очень высокие значения крутящего момента могут передаваться очень маленькими приводами, что означает наибольшую плотность мощности.Двигатели, управляемые червями, могут использоваться в приложениях, требующих низкой скорости и высокого крутящего момента, таких как солнечные трекеры, концентрированные тепловые электростанции.Когда он используется в непрерывном вращении приложения с высокой скоростью вращения не допускается из-за более высокой нагрузки, которая вызовет перегрев внутри приводов и отказ от работы.
Параметры производительности модели VE
| Модель | Номинальный выходной крутящий момент (N.m) | Стойкость крутящего момента (kN.m) | Наклонный крутящий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Соотношение | Эффективность |
Точность (Уровень) |
ИП | Рабочая температура ((°C) | Самозамыкание | Масса (кг) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 12 кг |
| 5 дюймов | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 18 кг |
| 7 дюймов | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 32 кг |
| 8 дюймов | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 28 кг |
| 9 дюймов | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 52 кг |
| 12 дюймов | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 65 кг |
| 14 дюймов | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 88 кг |
| 17 дюймов | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 135 кг |
| 21 дюйм | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 192 кг |
| 25 дюймов | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Да, да. | 251 кг |
Дополнительная информация
| Минимальное количество заказов | 5 единиц, доступный заказ образца |
| Порт | Китайский морской порт Нинбо/Шанхай |
| Условия оплаты | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Время доставки | Время выполнения 20-40 дней |
| Подробная информация об упаковке | Деревянный корпус без фумигации |
