Подробная информация о продукте:
|
| Фирменное наименование: | Hangtuo | Материал: | 50Mn, 42CrMo |
|---|---|---|---|
| Модель: | Вертикальный тип | Сертификат: | ISO9001, CE |
| Мотор: | 12/24VDC | Обслуживание: | СВОБОДНЫЙ |
| цвет: | как спрошено | Само-замок: | Да |
| Выделить: | Солнечная вертикальная коробка передач привода Slewing,Вертикальный привод Slewing IP66,Одиночный солнечный привод Slewing вертикали отслежывателей |
||

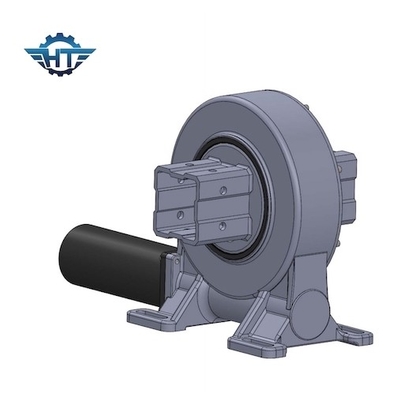

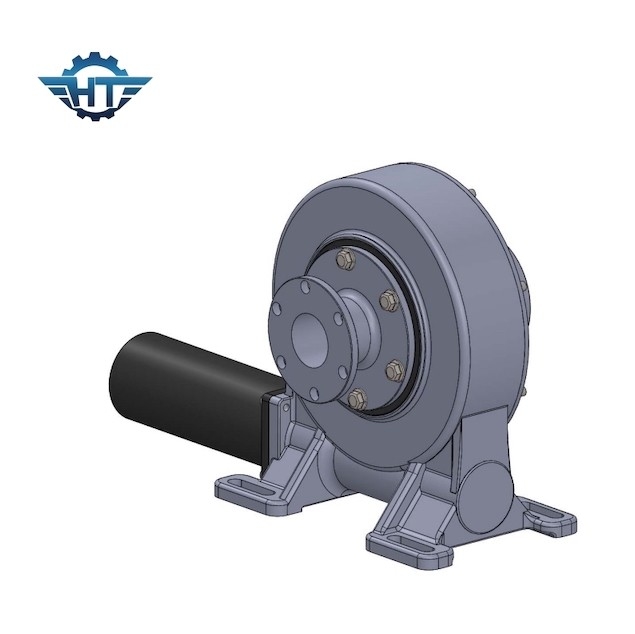

Безуходная солнечная коробка передач привода ряда IP66 для горизонтальных одиночных солнечных отслежывателей
Солнечное описание коробки передач привода ряда
Зависящая доставка – больше всего приказывает корабль в 15 дней или меньше
Служба технической поддержки – инженеры готовят для того чтобы помочь
Высококачественные приводы slewing на сходной цене – мы имеем нашу собственную фабрику с продуктами встретить или превысить качество всех главных брендов и нас будет использовать экономические грузя методы основанные заказанн различные для того чтобы держать вас внутри бюджет
Деятельность & Обслуживани-деятельность и ремонтные службы понижают ваши накладные расходы и гонорар.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Установка
1. Подготовка
1,1 проверите привод ряда для физического повреждения.
1,2 чистые поддерживая поверхности
2. Устанавливая болты
Как изготовитель коробки передач, мы не поставляем, гарантировать или порекомендовать устанавливая крепежные детали использовал. Пожалуйста позаботьтесь большая забота в определять этот деталь который прикрепит наш продукт в твое.
Будут использованы предписанные размеры, номер и качественные ранги.
Коэффициент сжатия (длина стержня заклепки к диаметру болта) будет наблюдаться, от минимального ≥1.5 к максимальному ≤2.
Болты с полностью продетым нитку валом должны быть не допустимы.
Сразил функцию привода, продолжительность жизни, и стойкость соединения болта повлияна на в случае невыполнения.
Используйте плоские шайбы соотвествующего выбора размера и прочности затягивать вращающие моменты так, что не будет превышено допустимое interfacial давление.
Устанавливая болты в обычных случаях адекватно обеспечены правильный поджимать.
Извещение: Польза разделенных колец, разделенных шайб, etc. не допустимых.
Затягивать вращающий момент и начальные поджатия для болтов установки.
|
Затягивать вращающий момент |
Размер болта установки |
|||||
| Класс |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Класс 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
| Класс 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
| Класс 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
