Подробная информация о продукте:
|
| Модель: | VE9 | Удержание вращающего момента: | kNm 80 |
|---|---|---|---|
| Опрокидывать вращающий момент: | 68000 Nm | Вращающий момент выхода: | kNm 16 |
| Аксиальная нагрузка: | kN 60 | Радикальная нагрузка: | kN 130 |
| Сертификаты: | ISO9001, CE | Само-замок: | Да |
| Выделить: | 9 дюймов Slewing коробка передач привода,Коробка передач привода ряда привода червя,Гидравлическая коробка передач привода ряда мотора |
||

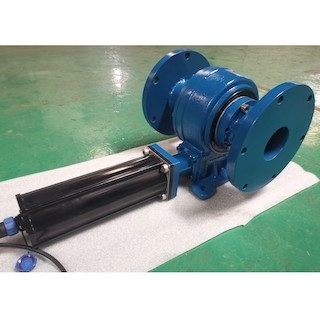

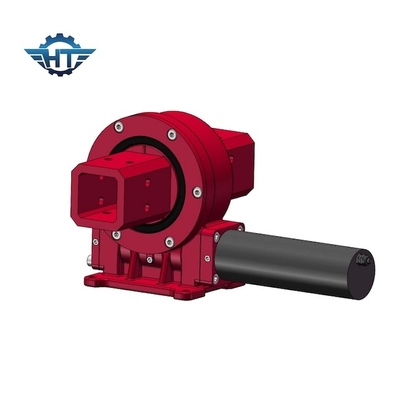

9 дюймов Slewing коробка передач привода, электрический мотор для систем слежения Солнца панели солнечных батарей
Описание коробки передач привода Slewing
SE: середины горизонтальные (сползая нося структура), SDE: значит вертикальное и горизонтальное (сползая нося структура), VE: середины вертикальные (сползая нося структура), z перед s значат нул зазоров;
3~25: Представляет спецификации 3 дюймов к 25 дюймов;
: Показывает код обычного прибора. Если дизайн прибора имеет главные изменения, то код b, c… можно использовать;
61: Представляет коэффициент уменьшения прибора slewing (количества зубов). ;
M: показывает что подшипник slewing принимает метрические продетые нитку отверстия; без середин m что подшипник slewing принимает дюйм продел нитку отверстия;
HA: показывает что погашено кольцо slewing.; HC: показывает что не погашено кольцо slewing.; HD: показывает что погашено кольцо slewing.;
HQ: показывает обработку QPQ наружного кольца кольца slewing. HN: показывает обработку нитрирования наружного кольца кольца slewing.;
B: показывает что конец входного сигнала червя сплайн 6B (12M показывает что конец входного сигнала червя отверстие Φ12.; 25M показывают что конец входного сигнала червя отверстие Φ25;
160 середин что гидравлический мотор 160CC установлен на конец входного сигнала червя. 24 середины что 24V зацепило мотор установлены на конец входного сигнала червя; …);
R: середины выпрямляют установку.; L: середины вышли установка.;
C: значит слепую крышку; : значит что направление гидравлического порта автотракторного масла смотрит на наружу (я: значит что направление гидравлического порта автотракторного масла смотрит на внутрь;); E: середины с кодировщиком;
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да |
251 kg |
Применения
Много применений где роторный привод можно использовать, основных потому что он хорошо подойдет для применений которые требуют, что нагрузка поддерживает силу и вращательный вращающий момент.
Типичные применения привода качания включают, но не ограничены к: солнечный отслежыватель, ветротурбина, подъем людей, гидравлическое машинное оборудование, telehandler, экскаватор, подъем, краны, буровое оборудование, военное оборудование.
