Подробная информация о продукте:
|
| Материал: | QT | Модель: | SDE7» |
|---|---|---|---|
| Коэффициент шестерни: | 57:1 | запирать собственной личности: | Да |
| Вращающий момент требуемой производительности: | 2000 Nm | Удержание вращающего момента: | 13500 Nm |
| Опрокидывать вращающий момент: | 13200 Nm | Точность: | 0,15 ° |
| Выделить: | Высокий держа привод ряда вращающего момента,2000 приводов ряда оси Nm двойных,Солнечный отслеживая двойной привод ряда оси |
||

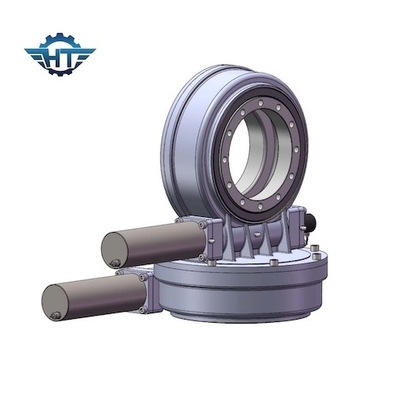

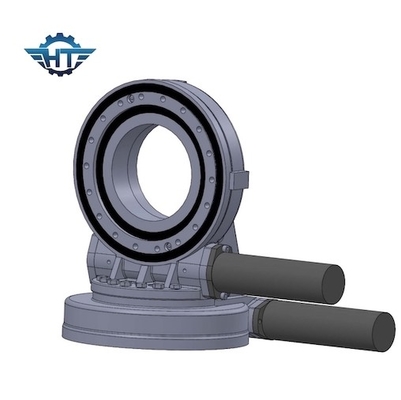

Высокая держа ось вращающего момента двойная сразила привод для солнечной системы слежения
Двойное описание привода ряда оси
Двойные приводы ряда оси идеальные решения в применениях двойной оси солнечных отслеживая. Двойной привод ряда оси имеет 3 типа решения с приводами ряда:
Вообще, для легкой структуры кронштейна, привод ряда sde было бы идеальным решением, но другие 2 также очень популярно.
2 горизонтальных отслеживая привода ряда
Один горизонтальный отслеживая привод ряда и один вертикальный отслеживая привод ряда
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Применение
Прибор привода slewing можно использовать во всех случаях где вращение полно-круга необходимо в то же самое время как изменение скорости необходимо. Когда необходимо осуществить передачу энергии более большого вращающего момента, передачу движения более высокой точности, или выбор механизма который требует компактной структуры тела и высокой целостности, приборы привода slewing решение.
Более общие применения обычно структура полно-круга роторная инженерства и строительной техники, так же, как солнечная энергия, энергия ветра и различное долгосрочное машинное оборудование автоматического сопровождения цели. Легко унести цифровой контроль, поэтому он имеет много применений в поле промышленных роботов.
