Подробная информация о продукте:
|
| Модель: | VE9» | Само-замок: | Да |
|---|---|---|---|
| Материал: | QT | Применение: | Система слежения одиночной оси солнечная |
| Сертификат: | ISO9001, CE | Гарантия: | 5~10 лет |
| Цвет: | RAL6001 | Точность: | ≤0.1 |
| Выделить: | Вертикаль 9 солнечного дюймов привода ряда,Солнечный привод ряда с мотором 24VDC,Одиночная ось отслеживая солнечный привод ряда |
||

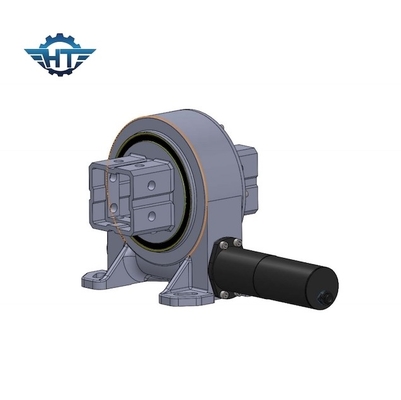

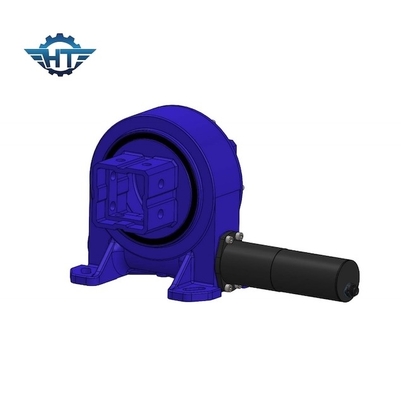

Вертикаль 9 солнечного дюймов привода ряда с мотором 24VDC для системы слежения одиночной оси солнечной
Солнечное описание привода ряда
Привод slewing шестерни червя механизм передачи уменьшения полно-цикла роторный интегрированный с источником мощности привода. Подшипники высокой точности использованы как следующий передачи и часть приложения механизма и активная часть и управляя источник прикреплены до одно из внутренних и наружных колец кольца slewing. Другое кольцо сосчитано и как следующий передачи и соединяясь основание управляемой части работы самой, так, что носить slewing будут иметь особенность полно-круга роторного, источник мощности привода и основная передача эффективно установлено. Часть делает им общецелевой механизм передачи уменьшения который интегрирует функции вращения, торможения, и иметь простую структуру и удобные изготовление и обслуживание в то же время.
Рабочие параметры модели VE
| Рабочие параметры модели VE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (kN.m) | Опрокидывающ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (Степень) |
IP | Работая Tep (℃) | Само-запирать | Вес (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 251 kg |
Особенности
Привод Slewing может осуществить неограниченное окружное вращение и снижение скорости, и может выдержать более большую осевую силу, радиальную силу и сила переворачивать. Он наслаждается преимуществами высокой точности, компактной текстуры и большой пропускной способности.
Применения
Применение привода Slewing обычно найдено внутри как: ветротурбины, транспортеры тяжелого груза, солнечные отслежыватели, краны гавани, гидравлическое оборудование, механизмы управления рулем крана, системы автоматизации, манипуляторы тяжелого груза, рыскание и таблицы управления по тангажу.
