| Brand Name: | HangTuo |
| Model Number: | SE12» |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L/C, T/T, западное соединение |

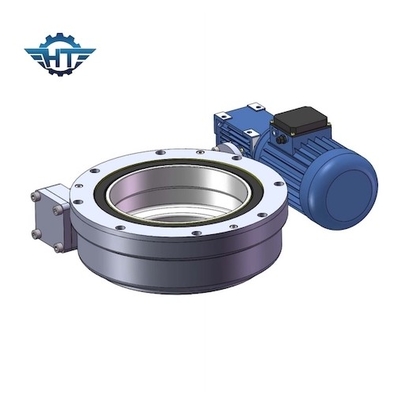

Горизонтальный привод Slewing шестерни червя с функцией замка собственной личности для солнечной системы слежения
Описание привода Slewing шестерни червя
Привод ряда может быть с шестерней и винтовой зубчатой передачей червя. И также для внутреннего кольца slewing, может быть кольцом slewing шарика одно-строки, и также может быть кольцом slewing шарика двух-строки. Одно с двух-строкой может принять очень больше нагрузки. Его можно выбрать зависел от вашего применения.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Особенности
Привод slewing коробка передач которая может безопасно держать радиальный и аксиальная нагрузка, так же, как передает вращающий момент для вращать. Вращение может находиться в одиночной оси или во множественных осях совместно.
Применение
Этот привод slewing принимает компактный дизайн, который облегчает и установку и обслуживание. Все эти преимущества делают привод slewing соответствующим для разнообразие строительных машин, экскаваторов crawler, воздушных кораблей платформы, отслеживаемых кораблей, и так далее.
