Подробная информация о продукте:
|
| Материал: | 50Mn, 42CrMo | Модель: | VE7 |
|---|---|---|---|
| Коэффициент шестерни: | 51:1 | Вращающий момент требуемой производительности: | 6120 Нм |
| Удержание вращающего момента: | 39000 Нм | Опрокидывать вращающий момент: | 10 кНм |
| Эффективность: | 40% | Стандартный цвет: | Как спрошено |
| Выделить: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

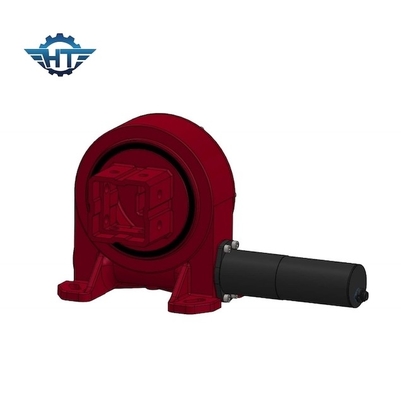

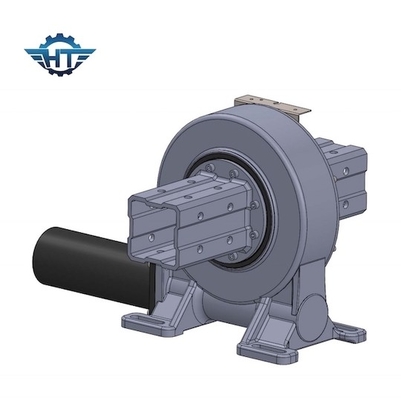

Шестерня червя часов сразила привод для системы слежения оси квадратной трубки 120mm одиночной
Описание привода ряда шестерни червя часов
Приводы slewing одно-оси VE7 поворачивают вокруг одну ось. Привод slewing VE7 с мотором шестерни 24vdc можно конструировать для различного размера для приспособления для всех видов главных трубок. Он также стандартный продукт, самые легкие установить, и наиболее обыкновенно используемое. Привод slewing VE7 предлагает вертикальную установку и полн-закрытый привод в одном мощном блоке.
Параметры приводов Slewing VE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Преимущества
1. Высокий backholding вращающий момент
2. Само-запирать для того чтобы улучшить солнечную безопасность системы слежения
2. Внутренность трудного стопа, ряд от +60°~-60°, если клиенты имеют rotaion 360° требуемое применением, то мы имеем тип выхода фланца, который нужно поставить
3. Охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки и для того чтобы уменьшить отрицательную реакцию
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Applicatons
Подшипники привода Slewing обычно найдены в применении как: ветротурбины, транспортеры тяжелого груза, солнечные отслежыватели, краны гавани, гидравлическое оборудование, механизмы управления рулем крана, системы автоматизации, манипуляторы тяжелого груза, рыскание и таблицы управления по тангажу.
Q&A
1. Как могу я выбрать?
Пожалуйста определите размер, ширину, напряжение тока, силу и скорость вращения на холостом ходе диаметра колеса необходимых моторов.
2. Смог я взять образцы для того чтобы испытать качество и рынок заранее?
Конечно, радушный взять образцы для того чтобы испытать наши качество и обслуживание.
3. Что общая стоимость для образцов?
Полный образец cost= образца стоил + перевозка
Мы передадим вам самая лучшая грузя цена после того как вы выберете соответствующие моторы шестерни
4. Как вы грузите образцы?
Рассмотрение количества образца не большое, мы поддерживает образцы корабля EMS, TNT или Federal Express
5. Что ваше количество минимального заказа?
10 наборов после того как подтверженные образцы
6. Что ваш срок поставки?
Для стандартных образцов: в течение 7 дней; для заказов серии: в течение 25 дней.
