Подробная информация о продукте:
|
| Коэффициент шестерни: | 57:1 | Тип: | Заключенный |
|---|---|---|---|
| Применение: | Солнечная энергия | Мотор: | гидравлические мотор или электрический двигатель |
| Ранг IP: | IP66 | Цвет: | как спрошено |
| Effciency: | 40% | Установите метод: | горизонтальный или вертикальный |
| Выделить: | hydraulic slew motor,slewing gear |
||

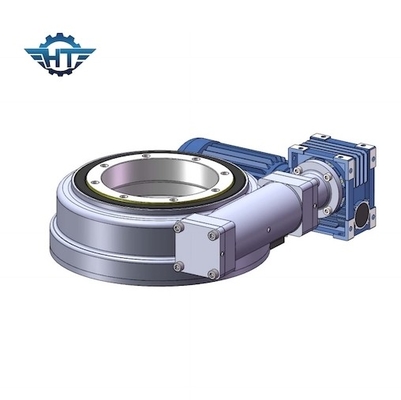

Заключенный CE IP66 аттестовал электрический привод ряда с компактным дизайном и собственной личностью запирая особенность
Электрическое описание привода ряда
Привод slewing коробка передач которая может безопасно держать радиальный и аксиальная нагрузка, так же, как передает вращающий момент для вращать. Вращение может находиться в одиночной оси или во множественных осях совместно. Приводы Slewing сделаны путем изготовлять передачу, подшипники, уплотнения, снабжение жилищем, мотор и другие вспомогательные компоненты и собирать их в законченную коробку передач.
Привод slewing новый Н тип продукта slewing. Он обычно состоит из подшипника slewing, червя, мотора, кожуха, etc. он имеет преимущества крупноразмерной, стабилизированной передачи, длинного срока службы, легкой установки, сохраняет много космос установки, легкий для поддержания, и может значительно сохранить цены.
Рабочие параметры серий SE
| Рабочие параметры модели SE | ||||||||||||
| Модель |
Требуемая производительность Вращающий момент (N.m) |
Опрокидывать Вращающий момент (N.m) |
Удерживание Вращающий момент (N.m) |
Осевой Нагрузка (kN) |
Радиальный Нагрузка (kN) |
Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep. (℃) |
Само- запирать |
Вес (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Да | 204 |
Особенности
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового, мотор может быть stepper мотором, мотором сервопривода, гидравлическим мотором etc
3. Не необходимый, что отрегулировало зацепляя зазор
4. Тавот был заполнен перед фабрикой
5. Простая установка и низкое обслуживание
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
