Подробная информация о продукте:
|
| Коэффициент шестерни: | 37:1 | Тип: | Заключенный |
|---|---|---|---|
| Применение: | двухосевые солнечные трекеры | Ось: | Двойная ось |
| Ранг IP: | IP66 | Цвет: | как спрошено |
| Effciency: | 40% | Отрицательная реакция: | 0.15° |
| Выделить: | solar tracker drive,slewing gear |
||

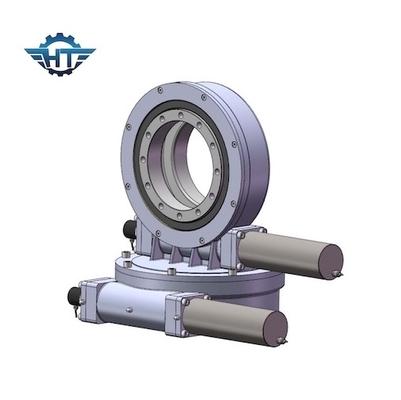

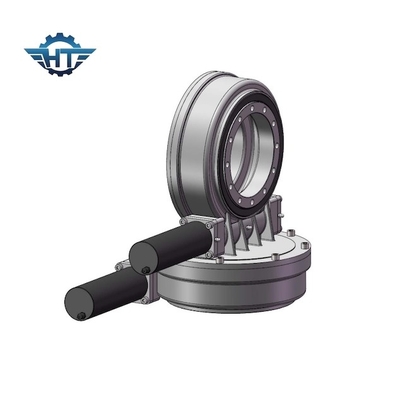

Привод ряда легкого обслуживания коэффициента 37/1 шестерни электрический для отслежывателей двойной оси солнечных
Электрические преимущества привода ряда
1. 360 градусов отслеживать
2. Моторы соединения различные основанные на потребностях клиентов
3. Высокая точность
4. Легкое обслуживание
5. Само-запирать
6. Легкий и беглый метод начала и останавливать
Рабочие параметры привода Slewing модели SDE
| Рабочие параметры модели SDE | ||||||||||||
| Модель | Вращающий момент требуемой производительности (N.m) |
Опрокидывать вращающий момент (kN.m) |
Держащ вращающий момент (kN.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Эффективность |
Точность (степень) |
IP |
Работая Tep (℃) |
Само-запирать | Вес (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Да | 705kg |
Особенности
Коэффициент шестерни
Вращение горизонтального червя поворачивает шестерню о перпендикуляре оси к оси винта. Эта комбинация уменьшает скорость управляемого члена и также умножит свой вращающий момент; увеличивающ его пропорционально как уменшения скорости. Коэффициент скорости валов зависит на отношении числа потоков от червя к числу зубов в колесе или шестерне червя.
Червь часов
Наши приводы slewing используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне. Результаты этого увеличенные захвата зуба в больших прочности, эффективности и стойкости.
Функция
Приводы Slewing действуют со стандартной технологией червя, в которой управляют червем на горизонтальном вале действует как водитель для шестерни, вообще, вал электрическим мотором шестерни.
